ALIGNSPACE (nástroj Express Tool)

Upraví faktor posunu a zoomování pohledu ve výřezu rozvržení na základě bodů zarovnání určených v modelovém prostoru a ve výkresovém prostoru.

Hledat

Tento nástroj můžete použít, chcete-li posouvat pohled ve výřezu rozvržení, abyste ho mohli správně umístit na základě jednoho bodu v modelovém prostoru a jednoho bodu ve výkresovém prostoru. Nástroj můžete použít také k panorámováni nebo zoomu pohledu na základě dvou bodů v modelovém prostoru a dvou bodů ve výkresovém prostoru. Chcete-li v modelovém prostoru vybrat pouze jeden bod, stiskněte klávesu Enter po druhé výzvě modelového prostoru; a pak můžete provést zarovnání s jedním bodem výkresového prostoru. Tato možnost je užitečná pro nastavení polohy pohledu modelového prostoru, aniž by došlo ke změně faktoru zoomu výřezu rozvržení.

Poznámka: Body určené v modelovém prostoru jsou zarovnány s body určenými ve výkresovém prostoru. Také měřítko zoomu a otočení USS se upraví tak, aby se přizpůsobil zadaným bodům.

Příklad

Chcete-li například zarovnat kružnici v modelovém prostoru s kótou ve výkresovém prostoru, můžete postupovat podle následujících kroků:

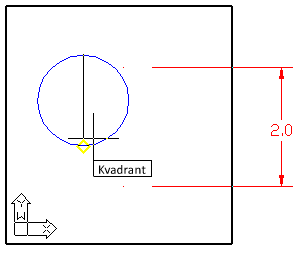

Určete dva body v modelovém prostoru:

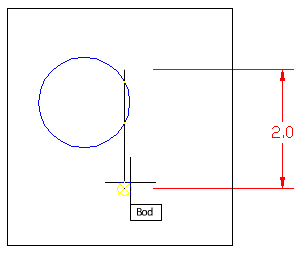

Určete dva body ve výkresovém prostoru:

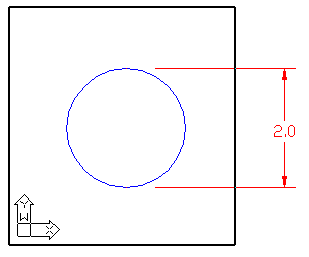

Kružnice se shoduje s kótou ve výkresovém prostoru:

Soubor

aspace.lsp
