Zkosení rohu na základě zadání délky a úhlu (Sada nástrojů AutoCAD Mechanical)

Roh lze zkosit na základě zadání vzdálenosti na jedné straně zkosení a úhlu zkosení.

1. Klikněte na kartu Výchozípanel Upravitrozbalovací nabídku Zaoblenímožnost Zkosení. Hledat
2. Klikněte na <aktuální kartu>panel Možnosti zkoseníÚhel. Hledat
3. Na pásu karet na panelu Možnosti zkosení zkontrolujte hodnoty délky a úhlu zkosení. Postup změny délek zkosení:
   1. Klikněte na <aktuální kartu>panel Možnosti zkosenírozevírací seznam První zkosení. Hledat
   2. Vyberte hodnotu první délky.
   3. Klikněte na <aktuální kartu>panel Možnosti zkosenírozevírací seznam Úhel zkosení. Hledat
   4. Vyberte hodnotu úhlu zkosení.
4. Klikněte na prázdný prostor na kreslicí ploše.

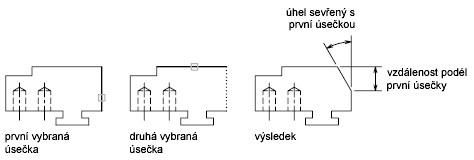

5. Vyberte první čáru, která tvoří roh.
6. Vyberte druhou čáru, která tvoří roh.
7. Stiskem klávesy ESC ukončete příkaz.
