Značky zúžení a sklonu (Sada nástrojů AutoCAD Mechanical)

Značky zúžení a sklonu zobrazují míru zúžení a sklon jako poměry, procentuální hodnoty nebo kódy, například čísla Morseovy abecedy.

Značka označuje zúžení, zatímco značka označuje sklon.

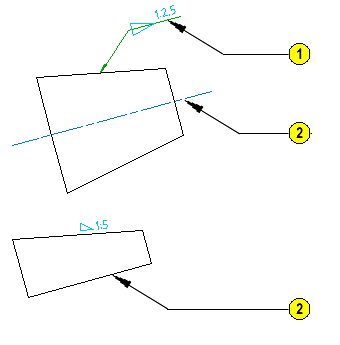

Značka Legenda
  1. Referenční čára
  2. Základna

Sada nástrojů AutoCAD Mechanical může také určit, zda je objekt, k němuž poznámku vytváříte, zúžený nebo nakloněný, a automaticky vypočítat míru zúžení a sklonu. Chcete-li tuto funkci v Sada nástrojů AutoCAD Mechanical aktivovat, vyberte základnu a na výzvu Sada nástrojů AutoCAD Mechanical připojte značku k objektu zúžení nebo sklonu. Pokud základnu nevyberete, Sada nástrojů AutoCAD Mechanical bude předpokládat, že chcete sklon určit ručně.

Jakmile vyberete objekt zúžení nebo sklonu, ke kterému chcete značku připojit, na kreslicí ploše se zobrazí náhled značky. Orientace značky se při pohybu nitkového kříže automaticky mění. Značku lze umístit buď spolu s odkazem (obvykle u značky zúžení), nebo bez odkazu, podél sklonu (obvykle u značky sklonu).

Pokud na výzvu Sada nástrojů AutoCAD Mechanical vyberete platnou základnu, Sada nástrojů AutoCAD Mechanical automaticky zarovná referenční čáru značky zúžení k základně tak, aby byly k sobě rovnoběžné. Pokud základnu nevyberete, lze referenční čáru zarovnat ručně a po umístění značky na kreslicí plochu vybrat odpovídající značku v seznamu.

V Sada nástrojů AutoCAD Mechanical můžete vybrat speciální znaky (například značku stupňů) v rozevíracím seznamu a vložit je jako součást textu kóty. Text kóty lze volitelně zobrazit jako teoreticky přesnou hodnotu.

Automatický výpočet sklonu je dostupný pouze při vytváření značky. Sada nástrojů AutoCAD Mechanical ve výchozím nastavení zobrazí vypočítanou hodnotu. Tu však lze přepsat. I když vypočítanou hodnotu přepíšete, bude v rozevíracím seznamu nadále dostupná. Pomocí této funkce můžete vypočítanou hodnotu vrátit, pokud je třeba. Při úpravě značky, která je již umístěna na kreslicí ploše, není rozevírací seznam dostupný.

V Sada nástrojů AutoCAD Mechanical se hodnoty značek zúžení a sklonu během vytváření či úprav značek zúžení nebo sklonu automaticky dynamicky počítají. Poté, co vyberete základní linii k výpočtu, se výpočet zúžení a sklonu vždy zachovává. Při vytváření nebo úpravě značky můžete určit, zda chcete vytvořit vypočítané značky, nebo můžete vypočítanou hodnotu ručně upravit. Vedle hodnoty zúžení a sklonu se zobrazí text <Original>.

Podporované normy kreslení
