Vytvoření trasy pomocí analýzy horizontální regrese

Naučte se, jak generovat a kontrolovat trasy pomocí analýzy horizontální regrese.

Chcete-li vytvořit trasu pomocí analýzy horizontální regrese, nejprve určete měřená lineární data a poté definujte vlastnosti základní trasy.

Určení kritérií horizontální regrese

1. Otevřete dialog Nastavení horizontální regrese.
   • Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Trasa Analýza horizontální regrese .
   • Klikněte na kartu Železnice panel Trasa Analýza horizontální regrese .
     Zobrazí se dialog Nastavení horizontální regrese.


2. V dialogu Nastavení horizontální regrese určete v části Vstupní data typ dat, ze kterých se má vytvořit analýza horizontální regrese: buď body COGO, návrhové linie, 2D lomené čáry, nebo 3D lomené čáry.
3. U položky Cesta 1 klepněte na tlačítko .
   Poznámka: Pokud jste jako Typ vstupu vybrali Body COGO, můžete vybrat skupinu bodů v rozevíracím seznamu.
4. Ve výkresu vyberte objekty, ze kterých chcete vytvořit analýzu horizontální regrese. Stiskněte Enter.
   Poznámka: Vybrat můžete jen objekty odpovídající typu vstupu, který jste zvolili v kroku 2. Není možné vybrat více typů objektů.
5. Pokud chcete vytvořit analýzu horizontální regrese mezi dvěma cestami objektů, klikněte vedle položky Cesta 2 na tlačítko . Tento krok je volitelný. Pokud se rozhodnete vybrat cestu 2, výstupem regrese bude OSA mezi cestou 1 a cestou 2.
6. Ve výkresu vyberte objekty, ze kterých chcete vytvořit analýzu horizontální regrese. Stiskněte klávesu Enter.
7. V části Nastavení trasy zadejte následující parametry:
   • Název
   • Staveniště
   • Type
   • Styl
   • Počáteční staničení
   • Sada popisků
   • Hladina
   • Typ přechodnice
   • Návrhová rychlost
   • Směr staničení
   Poznámka: Název trasy nesmí obsahovat následující nepodporované znaky: / \ " ; = , * ? ``. Názvy tras nemohou být prázdné a musí být ve výkresu jedinečné.
8. Klikněte na tlačítko OK.

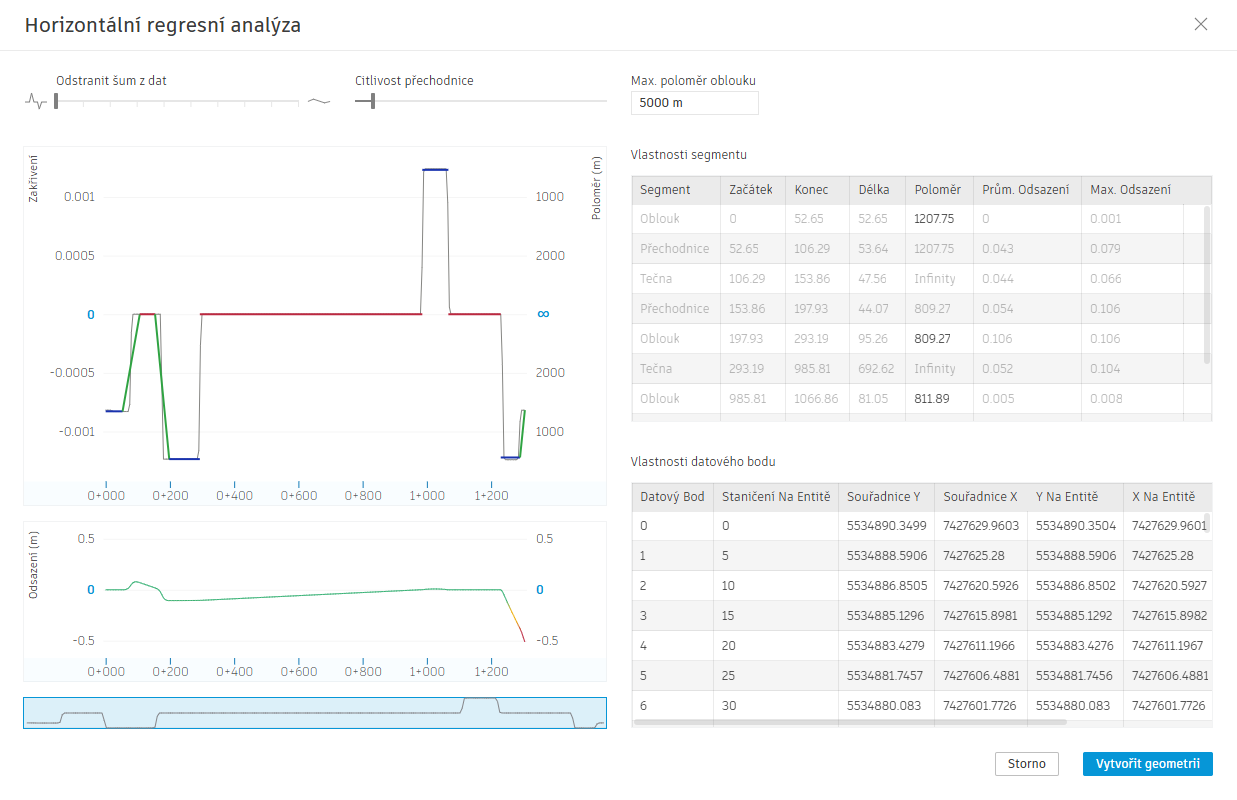

Zobrazí se pohled Analýza horizontální regrese.

9. Zkontrolujte a upřesněte data trasy vygenerované horizontální regresí.
10. Kliknutím na položku Vytvořit geometrii vytvořte trasu.
