V sestavě svařence použijte příkazy na kartě Svar k vytváření koutových svarů, drážkových svarů a kosmetických svarů. Vytvoříte přerušované nebo souvislé koutové svary po délce vybrané plochy nebo pomocí žlábkového svaru spojíte dvě plochy se svarovou housenkou tělesa.

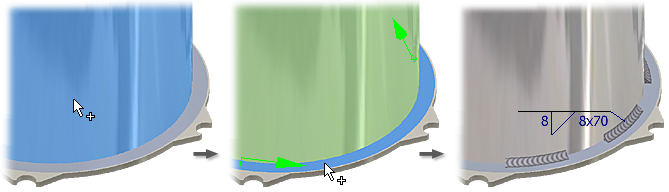

Na následujících obrázcích vidíte kosmetické, koutové a přerušované koutové svary.

Prvky svarové housenky jsou vždy ovlivňovány prvky obrábění po vytvoření svaru, ale nejsou ovlivňovány prvky přípravy svaru. Prvky svarové housenky také nejsou obsaženy v seznamech zúčastněných konstrukčních prvků sestavy.

Vytvořte značku svaru, když budete tvořit svarovou housenku nebo ji vytvořte v samostatné operaci.

Tvorba prvku koutového svaru

Koutové svary zaplňují rohy přidáním materiálu mezi jednu nebo více ploch jednotlivé součásti nebo mnohonásobných součástí.

1. V sestavě svařence dvojitým kliknutím na skupinu svarů v prohlížeči možnost aktivujte.

2. Na pásu karet kliknutím na kartu Svar panel Svar Zaoblení otevřete dialog Koutový svar.

3. V grafickém okně vyberte jednu nebo více ploch pro první sadu výběru. Pomocí klávesy Shift zrušte výběr nechtěných ploch.

4. Klikněte pravým tlačítkem, vyberte položku Pokračovat a v grafickém okně potom vyberte druhou sadu ploch.

5. V případě potřeby zaškrtnutím políčka Řetěz spojte plochy dohromady.

6. Vyberte orientaci svarové housenky a potom zadejte odpovídající hodnoty odvěsny svaru.

7. Klikněte na šipku a vyberte konturu svarové housenky.

8. Vyberete-li vypuklou nebo vydutou konturu, bude k dispozici hodnota Odsazení. Tato hodnota popisuje míru odsazení křivky od roviny, tak jak je znázorněno na následujícím obrázku. Náhled v grafickém okně se aktualizuje podle zadaných hodnot.



9. Pokud tvoříte přerušovanou svarovou housenku, zadejte hodnoty podle aktivní normy. Náhledový obrázek zobrazuje, kde jsou hodnoty použity.

10. Pod položkou Vymezení klikněte na šipku dolů a vyberte způsob zakončení svaru.

    • Použijte možnost Meze – Vše k proříznutí všech ploch. Jestliže jsou některé plochy z konstrukčního prvku odstraněny, možnost Vše zůstane platným způsobem ukončení, protože není závislá na konkrétní vzdálenosti nebo ploše.
    • Použijte možnost Meze – Od-Do pouze tehdy, když máte jistotu, že počáteční a koncová plocha (nebo rovina) zůstane neporušena během všech změn návrhu. Jestliže možnost Od nebo Do plochy (nebo roviny) zmizí, konstrukční prvek selže. Klikněte na počáteční a koncovou rovinu ukončení nebo na plochy. Vybrané roviny a plochy zakončení musí být rovnoběžné.
    • Použijte možnost Meze – Počátek-Délka, když chcete určit počáteční bod s hodnotou nebo bez hodnoty odsazení a celkovou délku svarové housenky. Použijte možnost Počátek–Délka, pokud svar nezačíná ani nekončí na hraně. Obraťte počáteční bod výběrem ikony Směr.

11. Je-li to vhodné, kliknutím zaškrtněte políčko Vytvořit značku svaru. Koutové svarové housenky jsou připojeny k hodnotám ve značce svaru, dokud spojení nepřerušíte. Zadejte hodnoty definující obsah a vzhled značky svaru.

    Další informace o významu hodnot ve značce svaru naleznete v části Reference k symbolu modelového svaru.

12. Kliknutím na položku Použít vytvořte koutovou svarovou housenku a značku svaru pokud bude vybrána. Chcete-li, pokračujte v tvorbě svarových housenek nebo kliknutím na položku Storno uzavřete dialog.

Tvorba prvku žlábkového svaru

1. V sestavě svařence dvojitým kliknutím na skupinu svarů v prohlížeči možnost aktivujte.

2. Na pásu karet kliknutím na kartu Svar panel Svar Žlábkový otevřete dialog Žlábkový svar.

3. Podle potřeby zaškrtněte políčko Řetězení ploch a vyberte více tečných ploch.

4. Klikněte na příkaz Nastavit plochu 1 a v grafickém okně vyberte jednu nebo více ploch pro první sadu výběru. Pomocí klávesy Shift zrušte výběr nechtěných ploch. Vybrané plochy souhlasí s barevnou čarou na ploše tlačítka.

   • Pokud chcete svarovou housenku roztáhnout přes celou délku sady výběru, zaškrtněte políčko Celoplošný svar.
   • Výběrem volby Řetězení ploch zahrnete všechny tečné plochy do výběru.
   • Chcete-li roztáhnout svarovou housenku přes vnitřní smyčku, například díry nebo výřezy, zaškrtněte políčko Ignorovat vnitřní smyčky.

5. Klikněte pravým tlačítkem, vyberte položku Pokračovat a v grafickém okně potom vyberte druhou sadu ploch. Vybrané plochy souhlasí s barevnou čarou na ploše tlačítka.

   Chcete-li určit zpracování druhé sady výběru, zapněte možnosti Celoplošný svar a Ignorovat vnitřní smyčky.

6. Klikněte na možnost Vyplnit směr. V grafickém okně klikněte na hranu nebo plochu, abyste naznačili směr svaru.

7. Nevyžaduje-li se výběr směru, například u válce v díře, zaškrtnutím políčka Radiální výplň definujte směr.



8. Podle potřeby kliknutím zaškrtněte políčko Vytvořit značku svaru. Zadejte hodnoty definující obsah a vzhled značky svaru.

   Další informace o významu hodnot ve značce svaru naleznete v části Reference k symbolu modelového svaru.

9. Kliknutím na položku Použít vytvořte žlábkovou svarovou housenku a značku svaru pokud bude vybrána. Chcete-li, pokračujte v tvorbě svarových housenek nebo kliknutím na položku Storno uzavřete dialog.

Vytvoření konstrukčního prvku kosmetického svaru

1. Otevřete sestavu svařence. V případě potřeby převeďte řádnou sestavu na svařenec. Další informace získáte kliknutím na odkaz Převod sestavy na svařenec.

2. V prohlížeči klikněte pravým tlačítkem na složku Welds a z místní nabídky vyberte položku Upravit.

3. Na pásu karet klikněte na kartu Svar panel Svar Kosmetický.

4. Určete režim výběru. Vyberte jednu nebo více hran nebo vyberte řetězec přilehlých hran nebo uzavřenou smyčku.

5. V poli Vymezení klikněte na šipku a vyberte metodu k ukončení kosmetické svarové housenky:

   • Použijte položku Vše k proříznutí všech ploch. Jestliže jsou některé plochy z konstrukčního prvku odstraněny, možnost Vše zůstane platným způsobem ukončení, protože není závislá na konkrétní vzdálenosti nebo ploše.
   • Použijte možnost Od do pouze tehdy, když máte jistotu, že počáteční a konečná plocha (nebo rovina) zůstane neporušena během konstrukčních změn. Jestliže možnost Od nebo Do plochy (nebo roviny) zmizí, konstrukční prvek selže. Klikněte na počáteční a koncovou rovinu ukončení. Vybrané roviny a plochy musejí být rovnoběžné.

6. V poli Plocha kliknutím vyberte plochu nebo použijte příkaz Odměřit nebo Zobrazit kóty.

7. Chcete-li vytvořit značku svaru společně s kosmetickou svarovou housenkou, klikněte na políčko Vytvořit značku svaru. Další informace získáte kliknutím na odkaz Reference k symbolu modelového svaru.

   Pokud chcete, můžete značku svaru vytvořit později. Kosmetická svarová housenka je vložena v prohlížeči do složky Weld pod značkou svaru.
