Dialog Vystřižení rohu – reference
Umožňuje definovat vystřižení rohů, která přidáte na plochy plechu.
Přístup
Pás karet: karta Plech
panel Upravit Vystřižení rohu
Tvar
Určuje tvar, metodu měření mezery, typ přesahu a parametry mezery pro vystřižení rohu.
Tvar
Vybere hrany modelu a určuje, zda se vyříznou rohy.
Vystřižení rohu
Určuje geometrii nového rohu mezi existujícími koplanárními nebo protínajícími se plochami plechu.
Vystřižení rohu
Určuje vystřižený roh. Pomocí této možnosti otevřete pravoúhlý roh k vytvoření vystřižení rohu plechu (nejčastěji na převedeném modelu součásti).
Hrany
Umožňuje výběr hrany modelu na každé ploše.
Pokos a Šev
Pokud se vybrané hrany nachází na koplanární ploše, bude tato část karty označena jako Pokos. Pokud se nachází na nerovinných plochách, bude tato část označena jako Šev. Tyto ovládací prvky zahrnují:
- použitou metodu měření mezery,
- typ přesahu mezery švu,
- hodnotu vzdálenosti mezery,
- procento přesahu (v případě potřeby).
Maximální vzdálenost mezery
Pomocí této možnosti můžete vytvořit mezeru vystřižení rohu, kterou lze změřit způsobem, který je konzistentní s použitím měřidla fyzikální kontroly.
Vzdálenost plochy a hrany
Umožňuje vytvoření mezery vystřižení rohu, kterou lze změřit od plochy vedle první vybrané hrany ke druhé vybrané hraně. Tato vystřižení rohů odpovídají švům vytvořeným ve verzích aplikace Inventor starších než R2008.
Možnost přesahu
45 stupňů
(položky výběru koplanární plochy/maximální vzdálenost mezery) U vybraného vystřižení rohu použije typ švu Symetrická mezera.
Symetrická mezera
(položky výběru koplanární plochy/plocha/vzdálenost hran) U vybraného vystřižení rohu použije typ švu Symetrická mezera.
Symetrická mezera
(položky výběru nerovinné plochy/maximální vzdálenost mezery) U vybraného vystřižení rohu použije typ švu Symetrická mezera.
Bez přesahu
(položky výběru nerovinné plochy/plocha/vzdálenost hran) U vybraného vystřižení rohu použije typ švu Bez přesahu.
Přesah
(položky výběru koplanární plochy/maximální vzdálenost mezery) U vybraného vystřižení rohu použije typ švu Přesah.
Přesah
(položky výběru koplanární plochy/plocha/vzdálenost hran) U vybraného vystřižení rohu použije typ švu Přesah.
Přesah
(položky výběru nerovinné plochy/maximální vzdálenost mezery) U vybraného vystřižení rohu použije typ švu Přesah.
Přesah
(položky výběru nerovinné plochy/plocha/vzdálenost hran) U vybraného vystřižení rohu použije typ švu Přesah.
Obrátit přesah
(položky výběru koplanární plochy/maximální vzdálenost mezery) U vybraného vystřižení rohu použije typ švu Obrácený přesah.
Obrátit přesah
(položky výběru koplanární plochy/plocha/vzdálenost hran) U vybraného vystřižení rohu použije typ švu Obrácený přesah.
Obrátit přesah
(položky výběru nerovinné plochy/maximální vzdálenost mezery) U vybraného vystřižení rohu použije typ švu Obrácený přesah.
Obrátit přesah
(položky výběru nerovinné plochy/plocha/vzdálenost hran) U vybraného vystřižení rohu použije typ švu Obrácený přesah.

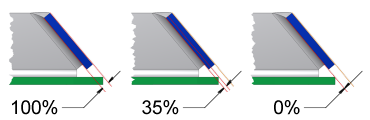

Procento přesahu
Určuje přesah jako procentuální hodnotu tloušťky příruby pomocí v desetinném formátu od 0 do 1. Tato možnost je platná v případě, že je typ přesahu určen jako možnost Přesah nebo Obrátit přesah.
Mezera
Mezera: Určuje mezeru mezi hranami (nebo mezi plochou a hranou) vystřižení rohu. Pokud se hodnota liší od výchozí hodnoty, zadejte ji.
Tloušťka: Hodnota zadaná v aktivním stylu plechu. Pokud tato hodnota byla již dříve upravena, můžete ji obnovit na parametr definovaný ve stylu plechu. Pomocí možností v rozevíracím seznamu také lze provádět následující akce:
- Měření: Umožňuje určit vzdálenost prvku, který se má pro tuto hodnotu použít.
- Zobrazit kóty: Umožňuje určit kótu, která se má pro tuto hodnotu použít.
- Zobrazit seznam parametrů: Umožňuje nahradit parametry této hodnoty. V případě, že hodnota byla již dříve změněna, ji lze obnovit na hodnotu prvku.
(Další)
Prodloužit roh
Určuje způsob prodloužení rohu.
Zarovnané
Promítne první plochu tak, že je zarovnána s druhou plochou.
Kolmé
Promítne první plochu kolmo k druhé ploše.
karta Ohyb
Informace o kartě Ohyb naleznete v referenční příručce možností ohybu plechu.
Karta Roh
Informace o kartě Roh naleznete v referenční příručce možností rohu plechu.
