Vytvoření profilů pro spirálové pružiny

Vytvořte podle následujícího postupu cívku se 12 závity. Začněte kreslením konstrukčních čar na základě rozměrů cívky. Zde jsou některé základní příkazy, které lze použít k vytvoření 3D spirály, včetně:

• Spline
• 2D a 3D náčrtu
• Rotace
• Vysunutí
• Tažení
• Kruhové pole

Krok 1: Vytvořte plošné křivky spline k reprezentaci jednoho závitu pružiny

V souboru nové součásti vytvořte náčrt 2D s jedinou křivkou spline (a přidruženou konstrukční geometrii), která představuje jeden závit pružiny. Doporučujeme, aby jeden koncový bod křivky spline byl shodný s primární pracovní rovinou a byl vystředěn kolem primární pracovní osy.

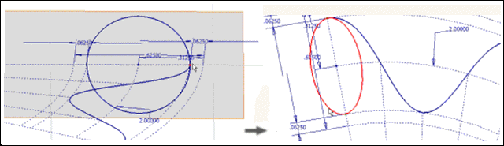

Krok 2: Vytvořte kroužek, který představuje průměr pružiny.

1. Na pásu karet klikněte na kartu 3D model panel Náčrt Vytvořit 2D náčrt.
2. Vytvořte druhý 2D náčrt s jedním kroužkem, který představuje průměr pružiny. Tento kroužek musí být shodný s koncem křivky spline v prvním náčrtu.

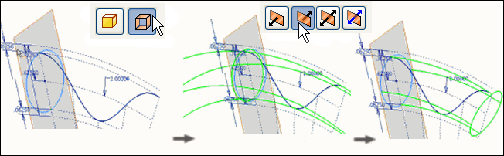

Krok 3: Vytvořte konstrukční geometrii k definování cesty pro pružinu – Součást 1

1. Kliknutím na kartu 3D model panel Vytvořit Rotace na pásu karet rotujte povrch.
2. Vyberte plošný výstup a potom vyberte kroužek jako profil a osu Z.
3. Zadejte 30 stupňů jako úhel. Úhel je délka jednoho segmentu (závitu) cívky.
4. Přepněte směr cívky doprava.
5. Klikněte na tlačítko OK k otočení cívky a vygenerování trubky s rotační plochou ohraničující náčrt křivky spline.

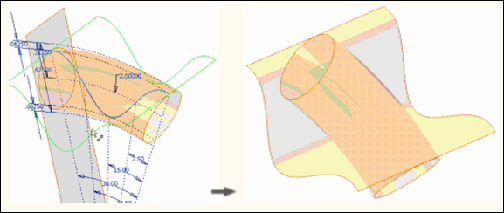

Krok 4: Vytvořte konstrukční geometrii k definování cesty pro pružinu – Součást 2

1. Na pásu karet klikněte na kartu 3D model panel Vytvořit Vysunutí.
2. Vysuňte náčrt spline oběma směry, aby protínal cívku v obou směrech. Určete výstup k vygenerování vysunuté plochy, která protíná rotační plochu.

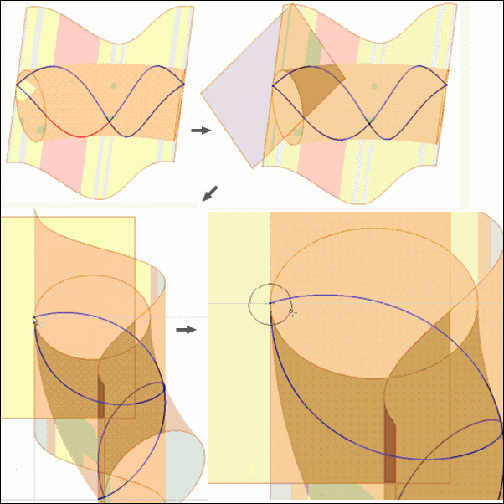

Krok 5: Připravte příkaz Tažení vytvořením cesty pro pružinu

1. Na pásu karet klikněte na kartu 3D model panel Náčrt Vytvořit 3D náčrt.

2. Pomocí nástroje 3D Průsečík vytvořte 3d náčrt v průsečíku těchto dvou ploch včetně vygenerování cesty pro pružinu.

   Tato čára představuje jeden závit cívky a tvoří cestu pro cívku, kterou bude sledovat.

Krok 6: Připravte příkaz Tažení vytvořením profilu pro pružinu

1. Na pásu karet klikněte na kartu 3D model panel Pracovní konstrukční prvky Rovina.

2. Vytvořte pracovní rovinu v koncovém bodě jednoho segmentu 3d náčrtu kolmo k vybranému segmentu.

   Poznámka: Nyní je zde cesta a pracovní rovina kolmá k této cestě. Dalším krokem je náčrt aktuálního průřezu k tažení po cestě.

3. Na pásu karet klikněte na kartu 3D model panel Náčrt Vytvořit 2D náčrt.

4. Na pásu karet klikněte na kartu Náčrt panel Vytvořit Promítnutí geometrie.

5. Vytvořte 2D náčrt na nově vytvořené pracovní rovině s jedním kroužkem, který představuje průřez drátu pružiny. Střed kroužku musí být shodný s koncovým bodem této pružiny.

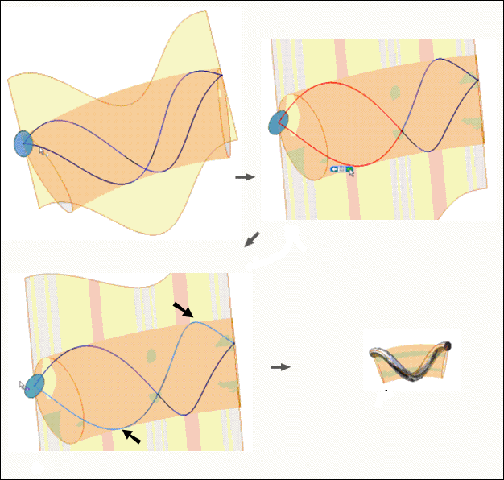

Krok 7: Táhněte jeden závit pružiny

1. Na pásu karet klikněte na kartu 3D model panel Vytvořit Tažení.

   Příkaz Tažení automaticky vybírá profil modelu vytvořeného v kroku 6, protože je to jediný uzavřený profil v modelu.

2. Vyberte dva sousední segmenty 3d spline jako cestu tažení.

   Poznámka: Výběr položky Jiný lze použít k potlačení nežádoucího řetězení segmentů.

   Nyní je vybrán jeden závit.

3. Klikněte na tlačítko OK. Kolem zakřivené osy se zobrazí jeden závit této pružiny.

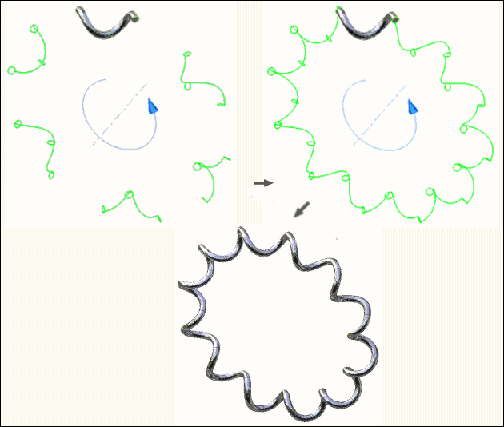

Krok 8: Přeneste prvek tažení k dokončení pružiny

1. Na pásu karet klikněte na kartu Náčrt panel Pole Kruhové.
2. V dialogu Kruhové pole klikněte na tlačítko Prvky a v prohlížeči pak vyberte položku Tažení.
3. Klikněte na položku Osa a potom vyberte stejnou osu, která byla použita pro vytvořené rotačního povrchu.
4. Zadejte 12 pro Umístění a potom zadejte 360 stupňů pro úhel.
5. Klikněte na tlačítko OK. Zobrazí se hotová pružina na křivočarých osách.
