Přidání kót do ortografických pohledů výkresů

1. Na pásu karet klikněte na kartu Poznámka panel Kóta Kóta .

2. V grafickém okně vyberte geometrii a přetáhněte ji tak, aby se zobrazila.

   • Chcete-li přidat lineární kótu k úsečce nebo hraně, kliknutím vyberte geometrii.

   • Chcete-li přidat lineární kótu mezi dva body, dvě křivky nebo křivku a bod, kliknutím vyberte každý bod nebo křivku.

   • Chcete-li přidat lineární symetrickou nebo lineární protilehlou kótu, vyberte dvě rovnoběžné úsečky nebo hrany, klikněte pravým tlačítkem a z místní nabídky vyberte položky Typ kóty Lineární symetrická nebo Lineární protilehlá.

   • Chcete-li přidat lineární zkrácenou kótu, vyberte dvě čáry, hrany nebo body. Potom klikněte pravým tlačítkem a vyberte položky Typ kóty Lineární zkrácené.

   • Chcete-li přidat kótu poloměru nebo průměru, kliknutím vyberte oblouk nebo kružnici.

   • Úhlovou kótu přidáte výběrem dvou čar.

   • Chcete-li přidat zkrácenou úhlovou kótu nebo kótu délky oblouku, vyberte dvě čáry, klikněte pravým tlačítkem a v místní nabídce vyberte položky Typ kóty Úhlové zkrácené nebo Délky oblouku zkrácené.

   • Přidání kóty, která rotuje kolmo k vybrané hraně: 1. Vyberte lineární hranu nebo 2 body. 2. Klikněte pravým tlačítkem a vyberte možnost Typ kóty Otočená. 3. Výběrem čáry stanovte rovnoběžný nebo kolmý směr kóty.



   • Chcete-li k obloukovému segmentu přidat kótu délky, úhlovou kótu nebo kótu délky tětivy, kliknutím vyberte oblouk. Potom klikněte pravým tlačítkem a v místní nabídce vyberte položky Typ kóty Délka oblouku, Délky oblouku zkrácené, Úhlové, Úhlové zkrácené nebo Délka tětivy.

   • Chcete-li přidat kótu myšleného průsečíku, vyberte první křivku, klikněte pravým tlačítkem myši a vyberte průsečík. Vyberte druhou křivku, která definuje myšlený průsečík, a potom vyberte element (nebo jiný myšlený průsečík), který chcete kótovat.

     Tip: Objekty vybrané ve výkresu určují typy kót a příkazů, které budou dostupné v místní nabídce. Chcete-li změnit nastavení nebo použít jiné možnosti, klikněte pravým tlačítkem a klikněte na příkaz v nabídce.

3. Kliknutím umístěte kótu do požadované pozice.

   Tip: Při vytváření odkazových čar můžete přidržením klávesy CTRL povolit uchopení odkazové čáry v krocích s úhlem 15°.

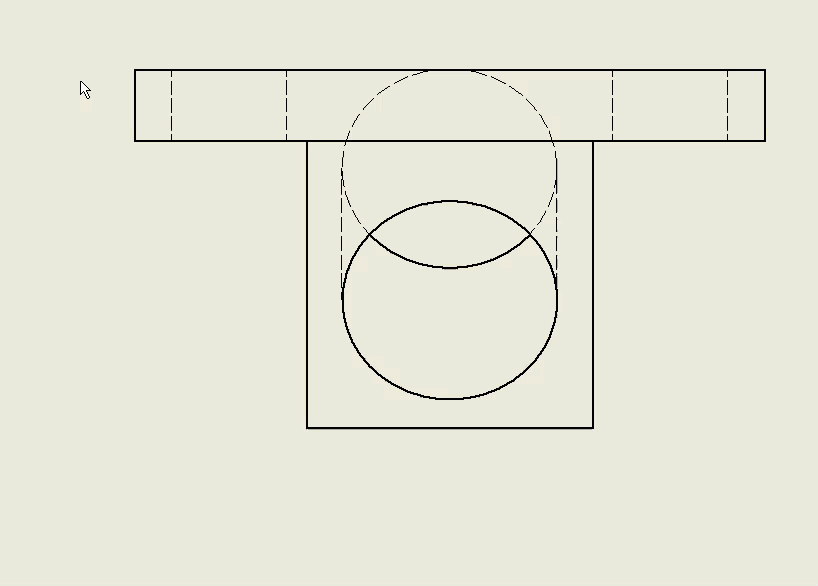

Názorná ukázka vytvoření šikmých kót

Vytvořte zarovnané kóty založené na každém z následujících vstupů:

• jedna čára,
• dva body,
• výběr v místní nabídce.

Názorná ukázka vytvoření přímých kót

Vytvořte přímé kóty založené na následujících vstupech:

• jedna čára,
• dvě rovnoběžné čáry,
• dva body,
• čára a koncový bod,
• čára a bod poloviny.

Vytvořte přímé kóty založené na těchto vstupech:

• promítnutý průsečík a čára,
• dva promítnuté průsečíky.

Vytvořte přímé kóty založené na těchto vstupech:

• čára a středový bod kružnice,
• čára a bod kvadrantu kružnice,
• čára a nejbližší tečna kružnice,
• dvě kružnice mezi tečnami,
• dvě kružnice mezi středovými body.

Názorná ukázka vytvoření úhlových kót

Vytvořte úhlové kóty založené na každém z následujících vstupů:

• dvě hrany k vytvoření úhlové kóty ostrého úhlu,
• dvě hrany k vytvoření úhlové kóty tupého úhlu,
• tři body.

Názorná ukázka vytvoření kót průměru

Vytvořte kóty průměru pomocí těchto výběrů v místní nabídce:

• Šipky uvnitř (zapnuto), Jedna kótovací čára (zapnuto), Odkaz ze středu (vypnuto) – výchozí nastavení,
• Šipky uvnitř (zapnuto), Jedna kótovací čára (zapnuto), Odkaz ze středu (zapnuto),
• Šipka uvnitř (zapnuto), Jedna kótovací čára (vypnuto), Odkaz ze středu (vypnuto),
• Šipka uvnitř (vypnuto), Jedna kótovací čára (vypnuto), Odkaz ze středu (vypnuto).

Názorná ukázka vytvoření kót poloměru

Vytvořte kóty poloměru pomocí těchto výběrů v místní nabídce:

• Šipky uvnitř (vypnuto), Odkaz ze středu (vypnuto), Zalomená (vypnuto) – výchozí nastavení,
• Šipky uvnitř (zapnuto), Odkaz ze středu (vypnuto), Zalomená (vypnuto) – výchozí nastavení,
• Šipky uvnitř (zapnuto), Odkaz ze středu (zapnuto), Zalomená (zapnuto) – výchozí nastavení.
