Umístění vazeb souměrnosti v sestavách

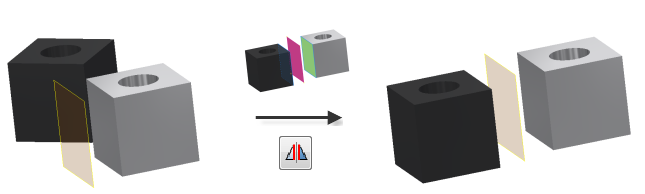

Vazba souměrnosti umístí dva objekty symetricky podle roviny nebo rovinné plochy.

1. Na pásu karet klikněte na kartu Sestavení panel Vztahy Vazby .

2. V dialogu Vložit vazbu klikněte v poli Typ na vazbu Souměrnost.

3. Vyberte první geometrii, kterou chcete spojit vazbou.

4. Vyberte druhou geometrii, kterou chcete spojit vazbou s prvním výběrem.

   Pomocí nástroje Vybrat další můžete procházet geometrií.

5. Vyberte rovinu souměrnosti.

6. Jestliže je zapnuta možnost Zobrazit náhled, prohlédněte si výsledek použití vazby. Jestliže je jedna z komponent adaptivní, náhled vazeb se nezobrazí.

7. Chcete-li pokračovat v umísťování vazeb, stiskněte tlačítko Použít nebo stiskem tlačítka OK vytvořte vazbu a uzavřete dialog.
