Získejte informace o plánování projektů, strukturách složek, souborech projektu a knihovnách ve vztahu k modelování velkých sestav.

Struktura složek

Plochá struktura složek (všechny dokumenty jsou ve stejné složce), také označovaná jako „úzká a hluboká“, může být pro software nejjednodušší strukturou. Tato struktura složek není vhodná k práci se stovkami, či dokonce tisícovkami součástí. Počet podsložek a podsložek v podsložkách, neboli „šířka“ struktury složek, by měl být zároveň přiměřeně minimalizován.

Plánování efektivní hierarchie sestavy

Vytvořte sdílený síťový adresář pro komponenty, které mohou být sdíleny konstruktéry v mnoha projektech. Přiřaďte shrnutí a vlastnosti projektu samostatným komponentám. Vytvořte jedinečnou šablonu a používejte ji na tvorbu komponent pro specifický projekt nebo podsestavu. Nadefinujte předem do šablony společné vlastnosti, aby všechny komponenty vytvořené z této šablony měly stejné vlastnosti. Hledejte atributy v rámci aplikace Autodesk Inventor i mimo ni, a vyhledejte tak potřebné soubory komponent. Uložte a pojmenujte atributy hledání, které pravděpodobně znovu použijete.

Další informace naleznete v části Hledání objektů v souboru.

Soubory a knihovny projektu

Soubory projektu slouží k uspořádání dat aplikace Inventor a určují umístění pracovních dat, šablon, stylů a knihoven. Následující doporučení mohou zlepšit výkon:

• Nastavte možnost vnořené cesty k souboru tak, aby ukazovala do jednoho projektového souboru pouze ke čtení, který je spravován v síti správcem CAD.

• Pracovní prostor nikdy neumisťujte do síťového umístění. Pracovní prostor by měl být umístěn v místních počítačích. Všechnu práci provádějte v místně uložených souborech a poté je teprve kopírujte zpět do síťových umístění.

• Nikdy nedefinujte umístění pracovní skupiny nebo knihovny, která odkazují na podsložky pracovního prostoru nebo jiné pracovní skupiny či knihovny. Například:

  • Umístění pracovního prostoru: C:\Klapka

  • Umístění pracovní skupiny: C:\Klapka\Část1

    Pokud jsou pracovní prostor nebo knihovna umístěny v podsložce nebo jiném definovaném umístění, aplikace Inventor problematickou přístupovou cestu červeně zvýrazní. Soubor projektu však lze i přesto uložit. Jedná se pouze o upozornění, že dané umístění nepředstavuje nejefektivnější strukturu souborů.

• Mapované síťové jednotky zpomalují výkon počítačů při otevírání a ukládání souborů, protože se je systém Windows pokouší řešit při každé akci.

• Použití relativních cest by mělo být nastaveno na hodnotu Ano. Relativní v tomto případě znamená relativní vzhledem k umístění souboru projektu.

• Čím méně vyhledávácích cest pracovních skupin je definováno, tím lépe. Nižší počet vyhledávacích cest zlepšuje vyhledávání souborů. Zachovávejte plochou strukturu sestavy. Pokud máte například soubor sestavy ve složce, umístěte všechny soubory IDW daného souboru IAM do stejné složky. Do podsložky umístěte všechny komponenty souboru IAM. Aplikace Inventor využívá k nalezení potřebných komponent cestu do podsložky. Díky tomu je vyhledávání souborů efektivnější.

• Pokud vaše projekty vyžadují přenositelnost, definujte všechna umístění jako podsložky složky projektu. Složka projektu obsahuje pouze soubor projektu (*.ipj).

Další informace naleznete v části Projekty.

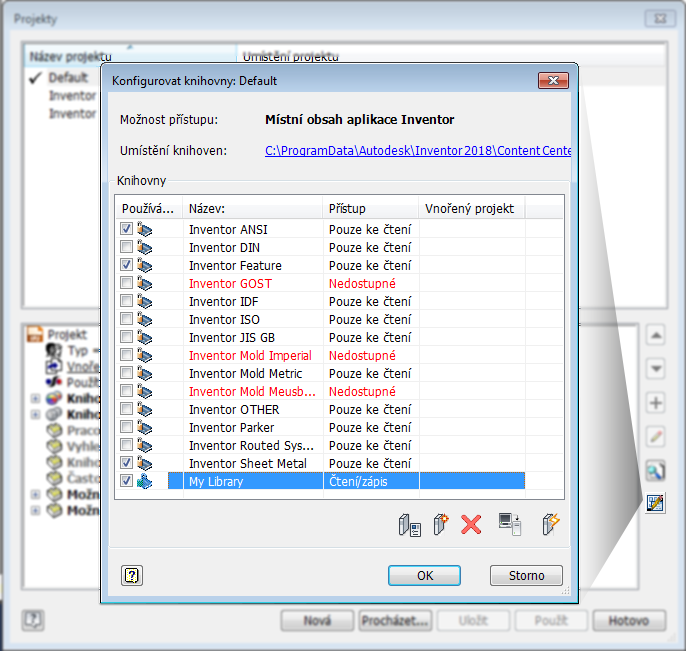

Použití vlastní knihovny Obsahového centra

Databáze Obsahového centra aplikace Inventor obsahuje přes 750 000 součástí a 18 mezinárodních norem. Když načtete pouze potřebnou knihovnu (závisí na požadavcích vašeho návrhu), urychlíte načtení a používání obsahu Obsahového centra.

Pokud používáte pouze malou část obsahu knihovny, zvažte zkopírování požadovaných rodin do uživatelské knihovny a v projektu nastavte, aby se načítala pouze ona.

Další informace naleznete v části Obsahové centrum.
