Prodloužení ploch (opravy a konstrukce)

Občas hrany plochy nelícují s přenesenou součástí. Aby bylo možné sešít povrch do tělesa, musí být všechny hrany srovnány. Pomocí nástroje Prodloužit plochu srovnejte hrany ploch.

1. Otevřete soubor obsahující povrchy a přejděte do prostředí oprav nebo konstrukčního prostředí.

2. Na pásu karet proveďte jednu z následujících akcí:

   • Klikněte na kartu Opravit panel Upravit Prodloužit plochy
   • Klikněte na kartu Konstrukce panel Povrch Prodloužit plochy.

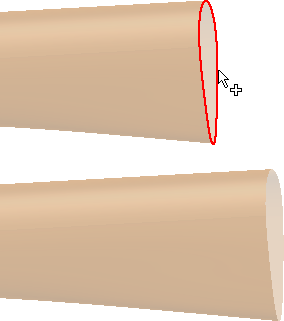

3. V grafickém okně klikněte na hranu plochy, kterou chcete prodloužit. V bodě výběru se čára protáhne a zobrazí náhled vzdálenosti, kam by se plocha prodloužila.

4. V dialogu zadejte vzdálenost.

5. Klikněte na tlačítko Použít a pokračujte ve výběru hran, které chcete prodloužit.

6. Až skončíte, stiskněte tlačítko Hotovo.
