Vytvoření křivky přemostění

Příkaz Křivka přemostění se používá k vytvoření souvislé geometrie propojením dvou vybraných křivek náčrtu. Je to užitečné k záplatování povrchů.

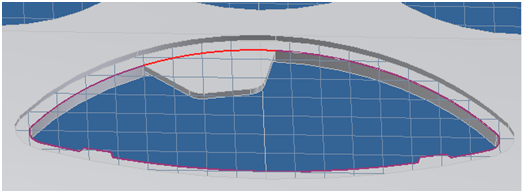

Pomocí příkazu Křivka mostu můžete v 2D náčrtu vytvořit hladkou (G2) spline, která spojuje dvě vybrané křivky náčrtu. Příkaz Křivka mostu se typicky používá k vytvoření souvislé geometrie. Následující obrázek znázorňuje uzavření mezery pomocí příkazu Křivka mostu, která vytvoří souvislou geometrii pro povrch záplaty.

Křivka mostu může rovněž vygenerovat křivku s plynulou spojitostí (G2), která otevřenou smyčku uzavře. Pomocí propojených křivek můžete nadefinovat povrch záplaty nebo dělicí povrch.

Chcete-li vytvořit záplatu na povrch obsahující nespojité hrany, které je nutné spojit, pomocí nástroje Křivka mostu křivky spojte a zachovejte spojitost G2.

Přístup:
	Na kartě Náčrt klikněte na panelu Kreslení na příkaz Křivka mostu.

1. Klikněte v prohlížeči Mold Design pravým tlačítkem na položku plastové součást a potom klikněte na položku Upravit komponentu.

   Prohlížeč přejde do prohlížeče Model.

2. Na kartě Model klikněte na příkaz Vytvořit 2D náčrt. Výběrem v grafickém okně rovinné plochy na součásti přejděte do prostředí náčrtu.

3. Vyberte křivky, které chcete propojit.

4. Na kartě Náčrt klikněte na panelu Kreslení na příkaz Křivka mostu a potom klikněte na příkaz Dokončit náčrt.
