Definuje hodnoty tvaru ohybu, přechodu a parametrů a přepisuje výchozí hodnoty.

Pravidlo aktivního plechu určuje možnosti ohybu pro aktuální plechovou součást. Toto pravidlo lze nastavit pro součást v příkazu Výchozí plechy. Na této kartě dialogu můžete přepsat hodnoty tvaru ohybu, přechodu a parametrů pro prvek, který vytváříte.

Přístup

V dialogu Vytvoření prvku klikněte na kartu Ohyb, kde můžete vytvořit ohyb, profilový ohyb, plochu, přírubu, ohnutí nebo lem plechu.

Tvar výštipu

Je možné přijmout výchozí tvar výštipu určený v dialogu Stylu plechu nebo definovat tvar jako jeden ze tří podporovaných výštipů.

Přímý

Tvar ohybu definovaný pravoúhlými rohy, který je běžný v rukodělné výrobě a často je vytvářen řezem pilou. V následující ilustraci má každý parametr výchozí hodnotu zadanou v dialogu Stylu plechu. Pomocí této možnosti je možné parametry prvku jednotlivě upravovat.

• A Šířka tvaru ohybu
• B Hloubka tvaru ohybu mimo deformační zónu
• C Velikost zbytku materiálu po vytvoření ohybu s výštipem

Slza

Jedná se o přijatelný tvar ohybu, který je výsledkem vady materiálu. Tato možnost je běžná, jsou-li vyžadovány ostré ohyby nebo při použití určitých materiálů. V následující ilustraci písmeno C představuje velikost zbytku materiálu po vytvoření ohybu s výštipem. Tento parametr má výchozí hodnotu zadanou v dialogu Styl plechu. Pomocí této možnosti je možné parametr prvku jednotlivě upravovat.

Zaoblený

Jedná se o tvar ohybu definovaný zakončením řezu s půlkruhem. Často k němu dochází při použití technologie laserového řezání. V následující ilustraci má každý parametr výchozí hodnotu zadanou v dialogu Stylu plechu. Pomocí této možnosti je možné parametry prvku jednotlivě upravovat.

• A Označuje šířku tvaru ohybu (průměr).
• B Označuje hloubku tvaru ohybu mimo deformační zónu k tečnému bodu průměru.
• C Představuje velikost zbytku materiálu po vytvoření ohybu s výštipem.

Šířka výštipu

Určuje šířku tvaru ohybu. Nastaví výchozí hodnotu parametru ŠířkaVýštipu podle dialogu Styly plechu. V ilustraci k dialogu je označena jako „A“.

Hloubka výštipu

Určuje hloubku tvaru ohybu. Nastaví výchozí hodnotu parametru HloubkaVýštipu podle dialogu Styly plechu. V ilustraci k dialogu je označena jako „B“.

Minimální zbytek

Určuje přijatelnou velikost minimálního materiálu, který může zůstat vedle tvaru ohybu. (Každý menší zbytek je z modelu odstraněn.) Nastaví výchozí hodnotu parametru MinimálníZbytek podle dialogu Styly plechu.

Přechod ohybu

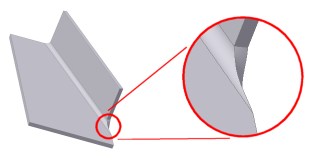

Definuje podmínku, která se zobrazí v rozvinu ohybu. Ohnutý model zobrazuje typ přechodu Žádný (pro všechny typy přechodů kromě typu Oříznutý), nebo Oříznutý, pokud je tento typ vybraný. Na následujících obrázcích jsou zobrazeny typy přechodů pro tento ohnutý model.

Žádný

V závislosti na geometrii je výsledkem spline mezi hranami dvou ploch, které se stýkají ve vybraném ohybu.

Průsečík

Výsledkem je přímka vedoucí z hrany zóny ohybu, která protíná hranu ohýbaného prvku.

Přímá čára

Výsledkem je přímka vedoucí z jedné hrany zóny ohybu ke druhé.

Oblouk

Vyžaduje zadání hodnoty poloměru oblouku a výsledkem je oblouk této velikosti tečný k hraně ohýbaného prvku, která je přímým přechodem.

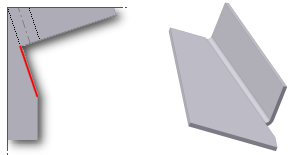

Oříznout do ohybu

Tento typ přechodu je zobrazen v ohnutém modelu a výsledkem je řez do zóny ohybu kolmý na ohýbaný prvek.
