Práce s kapsami obrobku

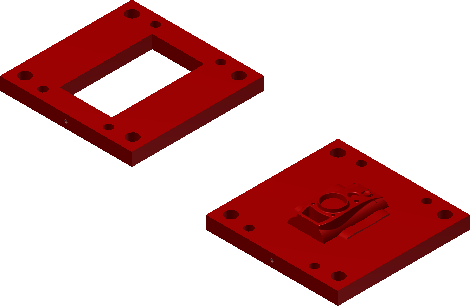

Vytvoření kapes pro obdélníkový obrobek

1. Na kartě Sestava formy klikněte na příkaz Kapsa obrobku.

2. V dialogu Kapsa obrobku klikněte na šipku dolů a vyberte metodu oříznutí kapsy obrobku:

   • vybrání řezu drátu,
   • zaoblený roh,
   • vybrání díry.
   • Sloučení tvárníků a dutin do desek Moldbase
   Poznámka: Výběrem metody zaoblený roh a vybrání díry aktivujete pole Průměr nástroje.

3. Postup vytvoření návrhu zajištění proti nesprávnému použití:

   • Vyberte položku Zaoblení nebo Zkosení.
   • Zadejte hodnotu zaoblení nebo zkosení.
   • Vyberte roh, do kterého chcete přidat zaoblení nebo zkosení.
   • Pokud je k dispozici pole Průměr nástroje, zadejte průměr řezného nástroje.

4. V seznamu Seznam kapes přiřaďte každý tvární a dutinu k odpovídající kapse.

5. Klikněte na tlačítko OK.

Vytvoření kapes pro válcový obrobek

1. Na kartě Sestava formy klikněte na příkaz Kapsa obrobku.
2. V dialogu Kapsa obrobku klikněte na šipku dolů a vyberte metodu oříznutí kapsy obrobku:
   • neprůchozí kapsa,
   • průchozí kapsa.
   • Sloučení tvárníků a dutin do desek Moldbase
3. Klikněte na tlačítko OK.

Upravení kapsy obrobku

1. Klikněte v prohlížeči Mold Design pravým tlačítkem na položku Kapsa obrobku a potom klikněte na položku Upravit prvek.
2. Upravte nastavení v dialogu Kapsa obrobku.
3. Klikněte na tlačítko OK.

Odstranění kapsy obrobku

• Klikněte v prohlížeči Mold Design pravým tlačítkem na položku Kapsa obrobku a potom klikněte na položku Odstranit.
