Nastavení vazeb Pohyb mezi komponentami sestavy

Použijte příkaz Omezit k zadání zamýšlených pohybů mezi komponenty sestavy.

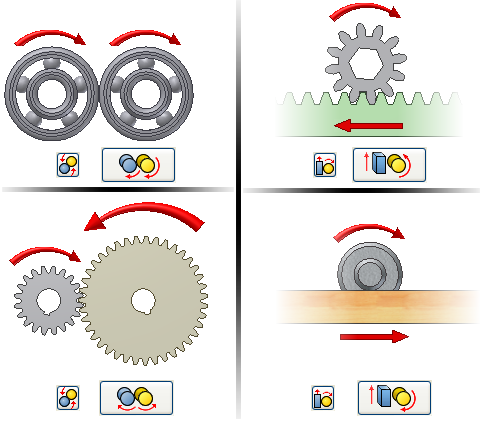

Vazba Pohyb řídí rotační nebo rotačně translační pohyb mezi komponentami. Poměr můžete zadat nebo ho určit výběrem geometrie.

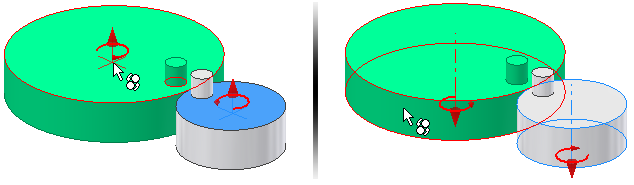

Chcete-li určit poměr rotačních komponent, vyberte na každé komponentě kruhovou plochu nebo hranu. Chcete-li vypočítat poměr na základě relativní velikosti, vyberte na každé komponentě válcovou plochu.

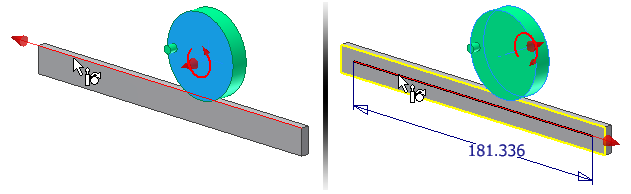

Chcete-li určit vzdálenost pro rotačně translační komponenty, vyberte kruhovou plochu nebo hranu na rotační komponentě a lineární hranu na translační komponentě. Vzdálenost můžete vypočítat na základě obvodu a délky. Vyberte válcovou plochu na rotační komponentě a lineární hranu nebo načrtnutou čáru na translační komponentě.

Nejprve umístěte do souboru sestavy komponent, které chcete zakótovat.

  1. Na pásu karet klikněte na kartu Sestavení panel Vztahy Vazby .

  2. V dialogu klikněte na kartu Pohyb.

  3. Klikněte na možnost Natočení nebo Natočení – Posunutí.

  4. Vyberte v grafickém okně první komponentu. Výběrem kruhové plochy nebo hrany určete poměr nebo vzdálenost. Výběrem válcové plochy určete poměr nebo vzdálenost.

  5. Vyberte v grafickém okně druhou komponentu. Vyberte válcovou plochu nebo lineární hranu. Skutečný poměr nebo vzdálenost se automaticky vypočítá a zadá do textového pole.

  6. V případě potřeby kliknutím na tlačítko Vpřed nebo Obrátit změňte směr otáčení.

  7. Určete pohyb jedním z následujících způsobů:

    • Potvrďte vypočítaný poměr nebo zadáním poměru určete vzájemný pohyb komponent.
    • Potvrďte vypočítanou vzdálenost nebo zadejte vzdálenost pro vazby rotace a posunutí, o kterou se posune druhá komponenta pro každé otočení první komponenty.

  8. Chcete-li pokračovat v umísťování vazeb, stiskněte tlačítko Použít nebo stiskem tlačítka OK vytvořte vazbu a uzavřete dialog.

Poznámka: Jestliže jiné komponenty zakrývají výběr, můžete použít následující postup:
