Používání příkazů 3D posun/otočení a Transformovat 3D entity

Přemístěte entity 3D náčrtu nebo pevné pracovní body.

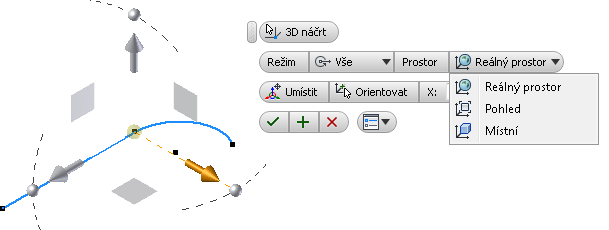

Přemístění entit 3D náčrtu pomocí příkazu Transformovat 3D entity

Spusťte příkaz Transformovat 3D entity a poté vyberte jednu nebo více entit 3D náčrtu, které chcete upravit.

1. Klikněte na kartu 3D náčrt panel Upravit Transformovat 3D entity .

2. Volitelně můžete vybrat režim transformace:

   • Vše. K dispozici jsou všechny manipulátory.
   • Posunutí. K dispozici jsou pouze manipulátory posunutí.
   • Rotace. K dispozici jsou pouze manipulátory rotace.

3. Volitelně můžete vybrat prostorový režim:

   • Reálný prostor. Orientuje manipulátor podle počátku modelu.
   • Pohled. Orientuje manipulátor vzhledem k aktuálnímu pohledu modelu.
   • Místní. Orientuje manipulátor vzhledem k vybraným objektům.

4. Volitelně můžete vybrat možnost Umístit a přemístěte trojici.

5. Volitelně můžete vybrat možnost Orientovat a přeorientovat trojici.

6. Zadejte přesné souřadnice X, Y a Z, nebo úhlové hodnoty nebo výběr přesuňte volným přetažením.

7. Kliknutím na tlačítko OK postup dokončíte.

Přemísťování pevných pracovních bodů pomocí nástroje 3D posun/rotace

Pokud chcete přesunout pevný pracovní bod vzhledem k jinému umístění, použijte možnost nástroje 3D posun/rotace Přesunout pouze trojici. Vytvořte pevný bod a poté postupujte následovně:

1. V prohlížeči klikněte pravým tlačítkem na pevný pracovní bod a vyberte možnost 3D posun/rotace.
2. Například kliknutím na šipku osy X zobrazte dialog.
3. Klikněte pravým tlačítkem, vyberte Přesunout pouze trojice a potom přetáhněte trojici do nového umístění.
4. Klikněte pravým tlačítkem a vyberte položku Použít. Pracovní bod a trojice jsou odděleny.
5. Klikněte pravým tlačítkem a vypněte zaškrtnutí u možnosti Přesunout pouze trojice, abyste mohli společně posunovat nebo otáčet pracovní bod s trojicí.
6. Například klikněte na hřídel os Y a Z a přetáhněte ukazatel kolem vybrané osy. Trojice i pracovní bod se budou otáčet společně.
7. Klikněte pravým tlačítkem a vyberte položku Použít.

V případě potřeby můžete místo místní nabídky použít příkazy v dialogu 3D posun/otočení.

Zarovnávání či přemísťování os trojice pomocí nástroje 3D posun/rotace

1. V prohlížeči klikněte pravým tlačítkem na pevný pracovní bod a zvolte možnost 3D posun/rotace.

2. Chcete-li otevřít dialog, klikněte na trojici. Klikněte na příkaz Předefinujte zarovnání nebo polohu a potom:

   • Klikněte na trojici os a potom klikněte na hranu, pracovní osu nebo čáru náčrtu.
   • Klikněte na rovinu trojice a potom klikněte na plochu nebo pracovní rovinu.
   • Klikněte na kouli trojice a poté kliknutím na vrchol, polovinu hrany, pracovní bod nebo bod náčrtu změňte umístění.
