Spolupráce na výkresech pomocí připomínek v souborech DWF

Popisuje možnosti spolupráce s dalšími uživateli, kteří se podílejí na procesu navrhování.

Další informace o vytváření připomínek v aplikaci Autodesk Design Review naleznete v nápovědě k aplikaci Autodesk Design Review.

Když otevřete soubor DWF s připomínkami v aplikaci Inventor, ve stromové struktuře se zobrazí každý list výkresu s připomínkami a jeho asociované připomínky. V prohlížeči připomínek můžete vybrat jednotlivé připomínky. Můžete si zobrazit si jejich status a další podrobnosti, jako například tvůrce připomínky, datum a čas jejího vytvoření a případné komentáře asociované s touto připomínkou.

Práce s připomínky v souborech DWF v aplikaci Inventor

1. Klikněte na položky Soubor Otevřít.

2. Vyberte v dialogu Otevřít v seznamu typů položku Soubory připomínek DWF (*.dwf, *.dwfx).

   Prohlížeč připomínek zobrazí příslušnou sadu připomínek ve stromovém náhledu. Po prohlédnutí připomínky můžete změnit její stav a přidat komentář, který se poté uloží společně s připomínkou. V prohlížeči připomínek lze kliknutím pravým tlačítkem na připomínku změnit její stav a zobrazit dialog Vlastnosti připomínky.

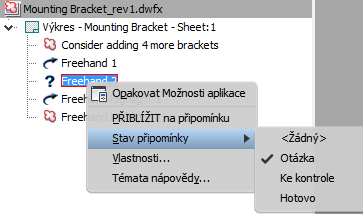

   • Zobrazení nebo změna stavu připomínky: Klikněte pravým tlačítkem na položku připomínky a poté v podnabídce Stav připomínky klikněte na požadovaný stav. Výchozím stavem nové připomínky je . Stav připomínky lze změnit na Otázka, Ke kontrole nebo Uzavřeno.



   • Zobrazení Prohlížeče připomínek a přidávání poznámek: Klikněte pravým tlačítkem na uzel připomínky a výběrem položky Vlastnosti v místní nabídce zobrazte dialog Vlastnosti připomínek. Přidání poznámek do oblasti Poznámky k připomínkám.

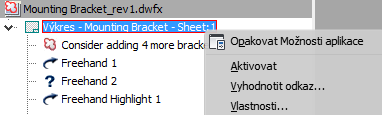

   • Vyhledání všech listů v souboru IDW: Klikněte pravým tlačítkem na soubor výkresu v prohlížeči a vyberte položku Vyhodnotit připojení.



   • Uložení změn připomínek: Klikněte pravým tlačítkem na kořenový uzel souboru DWF a poté klikněte na položku Uložit změny historie připomínek.

   • Opětovné publikování souboru DWF s připomínkami: Klikněte pravým tlačítkem na kořenový uzel souboru DWF a poté klikněte na položku Znovu publikovat připomínky list nebo Znovu publikovat všechny listy.

     Aplikace Inventor automaticky uloží změny ve stavu připomínky a přidaných komentářích v souboru DWF a zahrne je při opětovném publikování. Změny provedené v připomínce můžete uložit také kliknutím pravým tlačítkem na položku sady připomínek a kliknutím na možnost Uložit změny historie připomínky.

Při opakované publikaci sady připomínek se připomínky a veškeré v nich provedené změny uloží do souboru DWF. Když kdokoliv zkontroluje znovu publikovaný soubor DWF v aplikaci Autodesk Design Review, změny provedené ve výkresech budou viditelné. Jakékoliv změny provedené do stavu a podrobností připomínek se zobrazí.
