Karta Barvy (Možnosti aplikace) – reference
Je možné nastavit schéma barev grafického okna, vzhled pozadí a obrázek na pozadí.
Co je nového: 2021, 2021.1, 2025, 2026
Přístup
Na pásu karet
karta Pohled panel Vzhled
Soubor Možnosti karta Barvy
Karta Nástroje panel Možnosti Možnosti aplikace karta Barvy
Návrh/Kreslení
Zobrazuje účinek barevného schématu v prostředí návrhu nebo kreslení. Kliknutím na možnost Návrh nebo Kreslení zobrazíte účinek aktivního barevného schématu v poli pohledu.
Motiv uživatelského rozhraní
Řídí barvu ikon aplikace, rámečku okna, pozadí (výchozí), panelů vlastností a dialogů. V seznamu dostupných motivů vyberte motiv uživatelského rozhraní.

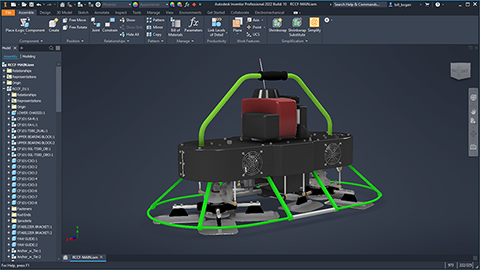

Tmavý (výchozí)
Pokud chcete, aby se ikony zobrazovaly na tmavě šedém pozadí, vyberte tmavý motiv.

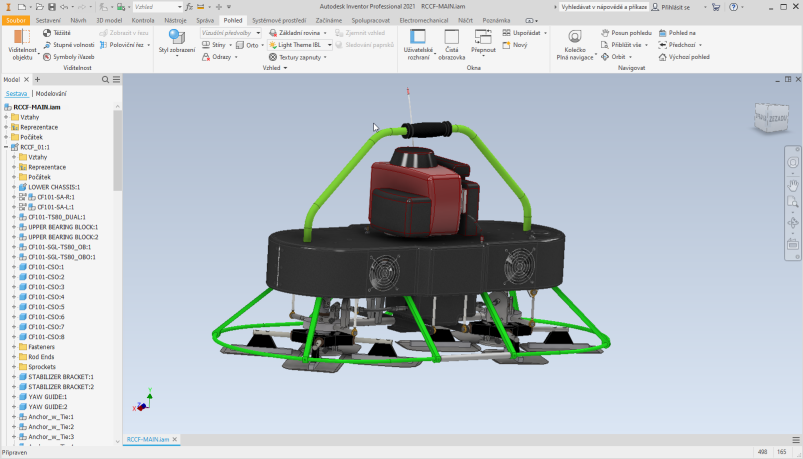

Světlo
Pokud chcete, aby se ikony zobrazovaly na bílém pozadí, vyberte světlý motiv.
Žlutá (k dispozici pouze u světlého motivu)
Tuto možnost zaškrtněte, pokud chcete používat staré barvy ikon. Chcete-li aktualizovat ikony prohlížeče, je nutné restartovat aplikaci Inventor.
Zvýraznění
Nastaví chování výběru objektu.

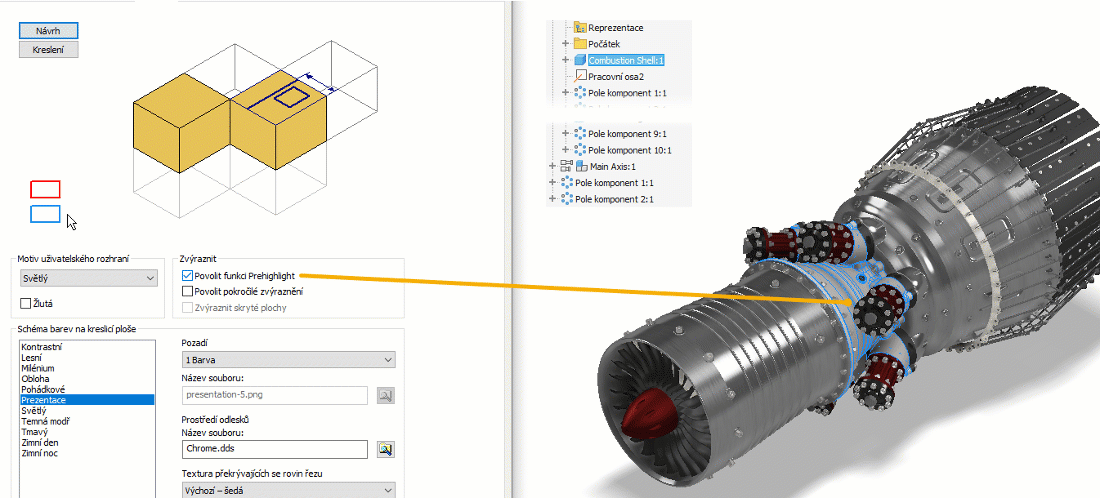

Povolit funkci Prehighlight
Když nad objekty přesunete kurzor, zvýrazní se. Díky tomu budete vědět, co vybíráte. Ve výchozím nastavení je funkce aktivována. Jestliže je v prostředí sestavy nebo svařence tato funkce vypnutá, nezobrazuje se při prioritě výběru součásti nebo komponenty.
Nemá vliv na možnost Vybrat další, která vždy zobrazuje předběžné zvýraznění.
Je dostupná také v rozevírací nabídce Vybrat na panelu nástrojů Rychlý přístup.
Povolit pokročilé zvýraznění
Zobrazí předběžné zvýraznění nebo zvýraznění komponent sestavy, aby prosvítaly jinými komponentami. Zvýraznění se zobrazí, pokud je komponenta nebo vazba zvýrazněná nebo vybraná.
Zvýraznit skryté plochy
Zvýrazní výběr tak, aby zahrnoval skryté plochy, a obklopí jej tenkou kontrastní čárou. Díky tomu bude provádění výběrů zřetelnější.
Schéma barev na kreslicí ploše
Uvádí dostupná barevná schémata. Klikněte a vyberte z dostupných schémat. Zobrazovací pole zobrazí výsledek vaší volby.
Přizpůsobit schémata
Poskytuje přístup k Editoru barevných schémat, kde můžete upravit schémata barev grafických prvků používaných v aplikaci Inventor.
Pozadí
1 barva
Použije na pozadí jednu barvu.
Přechod
Aplikuje gradient sytosti pro barvu pozadí.
Obrázek
Zobrazí rastrový obrázek na pozadí grafického okna. Výběr této možnosti zůstane zachován bez ohledu na vybrané barevné schéma. Název souboru je specifický pro každé barevné schéma.
název souboru,
Dostupný jen tehdy, když je zapnuta možnost obrázku pro pozadí. Klikněte na
a vyhledejte obrázek typu BMP. Výchozí adresář je Autodesk Inventor Texture.Aby nedocházelo ke zkreslení obrázku, měl by mít stejnou velikost jako grafické okno (jak měřítko, tak poměr stran). Pokud nebude mít stejnou velikost jako grafické okno, dojde k jeho protažení a oříznutí.
Poznámka: Velké soubory ovlivňují výkon aplikace Autodesk Inventor.
Prostředí odlesků
Určuje obrázek mapy odlesků. Mapy odlesků se používají pouze u stylů osvětlení, které nejsou založené na obrázku (ne IBL). Použitím stylu osvětlení Výchozí světla v prostředí modelu udržíte stínované výkresové pohledy synchronizované.
název souboru,
Klikněte na tlačítko
a vyhledejte vhodný obrázek.Výchozí adresář je Autodesk Inventor
Textures. Nastavení grafiky hardwaru určuje dostupné typy souborů. Grafická technologie Direct 3D podporuje soubory typu Mapa krychle (.dds) a Mapa koule (\.bmp, *.jpg, *.jpeg, *.png). Grafika OpenGL podporuje typy souborů Mapy koule.
Textura překrývajících se rovin řezu
Určuje barvu nebo obrázek textury překrývajících se ploch při použití příkazu pohledu řezu. Další informace: Práce s pohledy řezu
Výchozí – šedá
Výchozí barva plochy modelu
Rastrový obrázek
Tuto možnost vyberte v případě, že chcete použít obrázek mapy textury jako texturu plochy. Klikněte na tlačítko Procházet
a vyhledejte a vyberte obrázek textury, který chcete použít.Tip: Pomocí nástroje k úpravě obrázků vytvořte obrázek plné barvy nebo mapy textury.
