Možnosti exportu pomocí příkazu Uložit jako – reference

Co je nového: 2022.2

Obecné možnosti exportu pomocí příkazu Uložit jako

Zahrnout náčrty

Tuto možnost zvolte v případě, že chcete do exportovaného souboru zahrnout viditelné náčrty.

Při uložení souboru ve formátu SAT budou náčrty převedeny na soubor SAT bez informací o seskupení.

Možnosti exportu do aplikace CATIA V5 (soubory *.CATPart, *.CATProduct)

Verze

Vyberte verzi formátu souboru k exportu.

Možnosti exportu do souboru IGES (*.igs, *.ige, *.iges)

Výsledky exportu do souboru IGES mohou být:

• Geometrie součástí, povrchy a drátový model z těles
• Základní povrchy jsou přiřazeny k samostatným hladinám.
• V modelování součástí jsou exportovány pouze viditelné plochy.

Výstup těles jako

• Povrchy: Výstupem modelu je kolekce povrchů Nurbs.
• Tělesa: Výstupem modelu je objemové těleso.
• Drátový model: Výstupem modelu je kolekce drátů.

Typ povrchu

• IGES 143: Vázaný povrch. Je matematicky přesnější než starší parametrický typ povrchu.
• IGES 144: Oříznutý povrch. Je k dispozici pro systémy, které nerozpoznají vázané povrchy, nebo v případě, že se objeví problémy při převodu.

Typ plochy tělesa

• Analytické: Plochy si zachovají své analytické charakteristiky. Podporované typy ploch jsou: Rovinný, Válcový, Kuželový, Kulový a Toroidní.
• NURBS: Použijte, pokud plochy nesplňují analytické charakteristiky.

Přesnost vyhlazení křivky spline

Přijatelný rozsah hodnoty je od 0,00001 cm do 0,001 cm. Při použití menší hodnoty jsou geometrické aproximace přesnější a velikost souboru větší. Hodnota zůstane nastavena pro aktuální i pro následné relace, dokud ji nezměníte. Hodnota se zobrazí s použitím jednotek dokumentu.

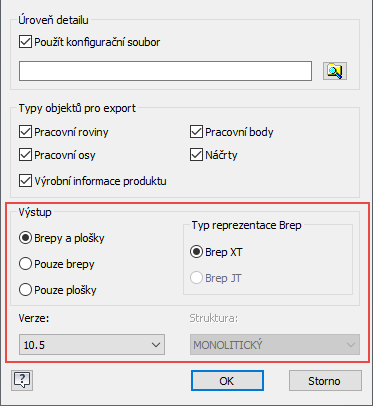

Možnosti exportu do souboru JT

Použití souboru konfigurace

Toto políčko zaškrtněte, pokud chcete použít předdefinovaný soubor, který obsahuje nastavení exportu pro část Výstup. Pomocí tohoto souboru můžete ovládat úroveň detailů a další nastavení, pokud výchozí možnosti exportu neposkytují požadované výsledky. Například můžete úpravou tětivových hodnot úrovně detailů ovlivnit větší prvky a úpravou úhlových hodnot ovlivnit menší prvky.

Vzorový soubor CFG naleznete v umístění [jednotka]:\Users\Public\Documents\Autodesk\Inventor [verze]\Samples\Translation\[jazyk].

Konfigurační soubor podporuje úpravu následujících oblastí:

• Brepy a plošky:
  • Brepy a plošky: includeBrep = true, includeGeom = true
  • Pouze brepy: includeBrep = true, includeGeom = false
  • Pouze plošky: includeBrep = false, includeGeom = true
• Typ reprezentace Brep:
  • Brep XT: autoXtBrep = true
  • Brep JT: autoXtBrep = false. Poznámka: Typ Brep JT vyžaduje verzi 10.2 nebo starší.
• Struktura: (k dispozici pouze pro sestavy)
  • Monolitická: structureOption = "MONOLITHIC" Tip: Sestava je uložena v jediném souboru JT.
  • Na součást: structureOption = "PER_PART" Tip: Hierarchie sestavy je uložena v jediném souboru JT a každá součást je uložena jako soubor JT v podadresáři.
  • Úplné rozložení: structureOption = "FULL_SHATTER" Tip: Každá komponenta sestavy je uložena v jedinečném souboru JT.
• Verze: Verze 8.0 je například zapsána jako JtFileFormat = "80", verze 10.5 je zapsána jako JtFileFormat = "105".

Výrobní informace produktu

Do exportovaného souboru zahrne data PMI, obvykle výrobní informace připojené k 3D modelu.

Výstup

Vyberte možnosti výstupu.

Typ reprezentace Brep

Pokud vyberete verzi 10.3 a vyšší, nebude možnost Brep JT dostupná.

Verze

Vyberte verzi formátu souboru k exportu.

Struktura

Tato možnost je k dispozici pouze pro sestavy. Určuje, jaký typ struktury se použije u exportovaného souboru a jaký počet souborů se vytvoří. Popis každého typu je uveden v předcházejících možnostech konfiguračního souboru.

Možnosti exportu do souboru OBJ

Jednotky

Určuje jednotky exportovaného souboru OBJ.

• Možnost Jednotky zdroje určuje jednotky nastavené v dokumentu součásti.
• Další dostupné jednotky jsou palce, stopy, milimetry, centimetry, metry a mikrony.

Struktura

Možnosti struktury nejsou dostupné pro prostředí 3D tisku.

• Jeden soubor. Vytvoří jeden soubor sestavy. Ve výchozím nastavení jsou do souboru exportovány i barvy součásti. Chcete-li uložit všechny součásti s výchozí barvou, zrušte zaškrtnutí možnosti Exportovat barvy.
• Jeden soubor na instanci součásti. Vytvoří samostatný soubor pro každou komponentu obsaženou v exportu. Ponechává původní vztahy ze souboru sestavy. Není dostupná pro soubor součásti.
• Jeden soubor na výběr. Vytvoří samostatný soubor pro každé vybrané objemové těleso nebo komponentu. V sestavách zahrnuje do výběru pouze příbuzné soubory. Není k dispozici pro sestavy, pokud v dialogu Odeslat ke zpracování službou 3D tisku vyberete příkaz Vše viditelné. Dostupné pro součásti pouze v případě výběru příkazu Výběr.

Rozlišení

Ovládá rozlišení, které se použije na export modelu. Nastavuje přednastavené procentuální hodnoty posuvníků v možnostech, které ovládají teselaci exportovaných souborů.

• Vysoké: Parametry budou používat vysoké přednastavené procentuální hodnoty. Pro položky Odchylka povrchu, Maximální délka hrany nebo Poměr stran se výběr zruší, pokud se hodnota změní.
• Střední: Parametry budou používat střední přednastavené procentuální hodnoty.
• Nízké – Parametry budou používat nízké přednastavené procentuální hodnoty.
• Uživatelské: Určuje uživatelem definované hodnoty. Poznámka: Nastavení příliš malé tolerance může vést k nadměrnému počtu plošek a k vyčerpání paměti. V tomto případě může operace selhat.
• BREP (výchozí): Vytvoří reprezentaci ohraničení tvořenou plochami, hranami a vrcholy.

Odchylka plochy

Ovládá maximální vzdálenost mezi hranami plošek a hranami povrchu. Určuje parametr odchylky povrchu k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Normální odchylka

Ovládá maximální úhel mezi normálovými vektory na ploškách. Určuje parametr odchylky normály k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Max. délka hrany

Určuje maximální vzdálenost mezi čarami mřížky umístěnými na ploše během procesu teselace. Určuje parametr maximální délky hrany k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Poměr stran (PS)

Ovládá poměr mezi výškou a šířkou plošek. Určuje parametr poměru stran k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Možnosti exportu binárních souborů Parasolid a textových souborů Parasolid (*.x_b, *.x_t)

Verze

Vyberte verzi formátu souboru k exportu.

Možnosti exportu do souborů Pro/ENGINEER (*.g *.neu)

Verze

Vyberte verzi formátu souboru k exportu. Tato možnost je k dispozici pouze u souborů Granite (.g). Není dostupná při exportu do souborů Pro/ENGINEER Neutral (.neu).

Možnosti exportu do souborů SAT (*.sat),

Výstupní verze SAT

Vyberte verzi formátu souboru k exportu.

Možnosti exportu do souboru STEP (*.stp, *.ste, *.step)

Pro nejlepší výsledky: Pokud přenášíte soubory tam a zpět pomocí formátu STEP mezi různými uživateli, zachovávejte při exportu souboru STEP stejný protokol, možnosti, název souboru atd mezi původním produktem a aplikací Inventor.

Když uložíte sestavu jako soubor STEP, sestava a všechny odkazované součásti se uloží do jednoho souboru. Vzhledy součástí aplikace Autodesk Inventor se u exportovaných těles STEP převedou na barvy RGB.

Protokol aplikace

• 203: Návrh řízený konfigurací

• 214: Automobilové návrhy

• 242: 3D inženýrství založené na spravovaných modelech Zahrnuje výrobní informace produktu (Definice založené na modelu a 3D poznámky aplikace Inventor).

  Poznámka: Možnost STEP AP 242 není k dispozici pro sestavy.

Přesnost vyhlazení křivky spline

Přijatelný rozsah hodnoty je od 0,00001 cm do 0,001 cm. Tuto hodnotu lze změnit, avšak pouze v centimetrových jednotkách. Při použití menší hodnoty jsou geometrické aproximace přesnější a velikost souboru větší. Hodnota zůstane nastavena pro aktuální i pro následné relace, dokud ji nezměníte.

Možnosti exportu do souboru STL

Formát

• Možnost Binární slouží k uložení souboru v počítačově zakódovaném formátu, který je určen ke čtení pouze softwarem.
• Možnost ASCII slouží k uložení souboru v textovém formátu, který lze upravovat a číst pomocí jiného nástroje, například Poznámkový blok.

Jednotky

Určuje jednotky exportovaného souboru STL.

• Možnost Jednotky zdroje určuje jednotky nastavené v dokumentu součásti.
• Další dostupné jednotky jsou palce, stopy, milimetry, centimetry, metry a mikrony.

Struktura

Možnosti struktury nejsou dostupné pro prostředí 3D tisku.

• Jeden soubor. Vytvoří jeden soubor sestavy. Ve výchozím nastavení jsou do souboru exportovány i barvy součásti. Chcete-li uložit všechny součásti s výchozí barvou, zrušte zaškrtnutí možnosti Exportovat barvy. Jeden soubor na instanci součásti. Vytvoří samostatný soubor pro každou komponentu obsaženou v exportu. Ponechává původní vztahy ze souboru sestavy. Není dostupná pro soubor součásti.
• Jeden soubor na výběr. Vytvoří samostatný soubor pro každé vybrané objemové těleso nebo komponentu. V sestavách zahrnuje do výběru pouze příbuzné soubory. Není k dispozici pro sestavy, pokud v dialogu Odeslat ke zpracování službou 3D tisku vyberete příkaz Vše viditelné. Dostupné pro součásti pouze v případě výběru příkazu Výběr.

Rozlišení

Ovládá rozlišení, které se použije na export modelu. Nastavuje přednastavené procentuální hodnoty posuvníků v možnostech, které ovládají teselaci exportovaných souborů.

• Vysoké: Parametry budou používat vysoké přednastavené procentuální hodnoty. Pro položky Odchylka povrchu, Maximální délka hrany nebo Poměr stran se výběr zruší, pokud se hodnota změní.
• Střední: Parametry budou používat střední přednastavené procentuální hodnoty.
• Nízké – Parametry budou používat nízké přednastavené procentuální hodnoty.
• Uživatelské: Určuje uživatelem definované hodnoty. Poznámka: Nastavení příliš malé tolerance může vést k nadměrnému počtu plošek a k vyčerpání paměti. V tomto případě může operace selhat.
• BREP (výchozí): Vytvoří reprezentaci ohraničení tvořenou plochami, hranami a vrcholy. Toto je výchozí akce.

Odchylka plochy

Ovládá maximální vzdálenost mezi hranami plošek a hranami povrchu. Určuje parametr odchylky povrchu k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Normální odchylka

Ovládá maximální úhel mezi normálovými vektory na ploškách. Určuje parametr odchylky normály k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Max. délka hrany

Určuje maximální vzdálenost mezi čarami mřížky umístěnými na ploše během procesu teselace. Určuje parametr maximální délky hrany k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.

Poměr stran (PS)

Ovládá poměr mezi výškou a šířkou plošek. Určuje parametr poměru stran k použití k teselaci. Pokud nastavíte posuvník, změní se rozlišení na hodnotu Uživatelská.
