Export modelu do souboru 3D PDF

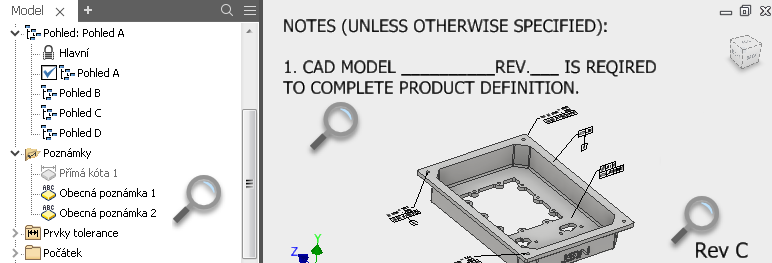

Tip: V rámci aplikace Inventor se poznámky, které do 3D modelu přidáte, neotáčí a jsou vždy kolmé k aktivnímu pohledu. Text poznámky v exportovaném souboru PDF se otáčí s pohledem. Nejlepších výsledků dosáhnete, když se budete řídit podle následujícího obrázku uvedeného jako příklad a před exportem provedete následující kroky:

Aktivujte pohledy B, C a D a vypněte viditelnost obecných poznámek 1 a 2.
Nastavte pohled A jako aktivní, zkontrolujte, zda je v pohledu správně nastavena orientace modelu a viditelnost poznámky, a poté model exportujte.

V souboru sestavy nebo součásti klikněte na nabídku Soubor Exportovat 3D PDF nebo na možnost 3D PDF na panelu Poznámka Exportovat.
V dialogu Publikovat soubor 3D PDF vyberte vlastnosti modelu, které chcete zahrnout do souboru 3D PDF.

Tip: Chcete-li vyloučit všechny vlastnosti, které jsou prázdné, klikněte na položku Vybrat všechna pole s hodnotami.
Vyberte reprezentace zobrazení návrhu modelu, které mají být do souboru 3D PDF zahrnuty.
- Chcete-li určit, zda bude zobrazení návrhu zahrnuto do exportu do souboru 3D PDF ve výchozím nastavení, nastavte vlastnost Publikovat pro každou reprezentaci zobrazení návrhu. V prohlížeči klikněte pravým tlačítkem na zobrazení návrhu a kliknutím na položku Publikovat změňte nastavení.
- Seznam reprezentací zobrazení návrhu v prohlížeči modelu určuje pořadí pohledů modelu ve výstupním souboru 3D PDF. Chcete-li změnit umístění zobrazení návrhu, v prohlížeči přetáhněte zobrazení návrhu do požadovaného umístění v seznamu.

  Poznámka: Pokud chcete zajistit, aby exportované pohledy poskytly očekávané výsledky, proveďte následující úkony:
- Aktivujte každý pohled, který chcete publikovat, a podle potřeby upravte orientaci pohledu a měřítko přiblížení.
- Až budete spokojeni, klikněte v prohlížeči pravým tlačítkem myši na pohled a vyberte možnost Uložit aktuální kameru.
Nastavte kvalitu vizualizace. Kvalita vizualizace určuje kvalitu sítě použité k zobrazení pohledů modelu ve výstupním souboru 3D PDF.
- Chcete-li, aby se při přibližování zobrazovaly všechny detaily modelu, vyberte možnost Vysoké.
- Chcete-li zmenšit velikost exportovaného souboru a zabránit zobrazení detailů modelu při přiblížení, vyberte možnost Nízká.
Určete rozsah exportu:
- Chcete-li exportovat všechny komponenty a data dostupná v souboru modelu, vyberte možnost Všechny entity.
- Chcete-li zmenšit velikost exportovaného souboru, vyberte možnost Omezit na entity ve vybraných reprezentacích návrhu. Do výstupního souboru 3D PDF jsou zahrnuta pouze data související s exportovanými reprezentacemi zobrazení.
Pokud je to vhodné, změňte soubor šablony souboru 3D PDF.

Soubor šablony souboru 3D PDF určuje elementy zahrnuté v exportovaném souboru a jejich uspořádání. Soubor šablony souboru 3D PDF dodávaný s aplikací Inventor lze přizpůsobit. Můžete také vytvářet vlastní šablony souborů 3D PDF.
Určete složku, do které chcete uložit výstupní soubor 3D PDF.
Chcete-li výstupní soubor otevřít po dokončení exportu, zaškrtněte políčko Po dokončení zobrazit soubor PDF.
Chcete-li model exportovat do souboru STEP a soubor STEP připojit k výstupnímu souboru 3D PDF, vyberte možnost Vygenerovat a připojit soubor STEP.

Klikněte na položku Možnosti a určete nastavení pro exportovaný soubor STEP.
Klikněte na položku Přílohy a vyberte soubory, které chcete připojit k výstupnímu souboru 3D PDF.
Klikněte na tlačítko Publikovat.

Práce s exportovaným souborem 3D PDF

Soubor 3D PDF otevřete v aplikaci Adobe Acrobat Reader.

V aplikaci Adobe Acrobat Reader lze provádět následující akce:

Pomocí příkazů na panelu nástrojů 3D navigace lze manipulovat s pohledy modelu.
Lze zobrazit strom modelu se seznamem komponent modelu a dalších entit zahrnutých v souboru 3D PDF. Výběrem položek ve stromu modelu lze zobrazit související vlastnosti a hodnoty.

Vytváření vlastních šablon souborů 3D PDF

Poznámka: Podívejte se do galerie výukových programů, kde naleznete výukový program s průvodcem zaměřený na základní přizpůsobení souboru šablony PDF. Výukový program obsahuje pokyny ohledně úpravy souboru skriptu JavaScript. Pro pokročilé přizpůsobení si stáhněte podrobného průvodce přizpůsobením šablon PDF, který je k dispozici zde.

Výchozí umístění šablon ve formátu 3D PDF poskytovaných společností Autodesk je C:\Users\Veřejné\Dokumenty\Autodesk\Inventor \Templates\. Pokud v souboru projektu určíte jiné umístění šablon, zkopírujte vzorové šablony do tohoto umístění.

Šablona 3D PDF obsahuje dva typy prvků:

Statické prvky, například statický text, obrázky, pole vlastností a pohledy 3D modelu. Statické prvky lze upravit pomocí nástrojů pro úpravy, které jsou k dispozici v programu Adobe Acrobat Pro.
Dynamické a interaktivní prvky, například interaktivní seznamy rozpisek, karusely pohledů a možnosti tisku. Soubor skriptu JavaScript generuje dynamické a interaktivní prvky. Soubor skriptu JavaScript je vložen do šablony ve formátu 3D PDF a lze jej upravit pomocí programu Adobe Acrobat Pro DC, když určíte externí editor souborů XML, který chcete použít.

Chcete-li šablonu přizpůsobit, vytvořte kopii výchozí šablony a upravte ji v aplikaci Adobe Acrobat Pro DC. Proveďte například následující úpravy souboru šablony:

Přidejte nebo odstraňte statický text, obrázky a pole vlastností.
Přizpůsobte velikost a umístění grafických prvků.
V souboru šablony vytvořte více stránek.
