Úprava popisu díry

Úprava textu, kót nebo značek podle potřeby

1. V grafickém okně klikněte pravým tlačítkem na popis díry a vyberte z nabídky položku Upravit popis díry.

2. V dialogu Upravit popis díry upravte text popisu díry a další vlastnosti:

   • Chcete-li použít výchozí formát popisu díry, vyberte Použít výchozí.
   • Volitelně můžete vybrat Závit díry k zobrazení výchozího formátu popisu díry Závit díry v poli pro úpravy.
   • Chcete-li použít jednotky modelu, vyberte Jednotky součásti. Vypnutím možnosti použijete měrné jednotky určené kótovacím stylem.
   • V případě potřeby přidejte zalomený text. Další informace naleznete v části Zalomený text ve výkresu. Zadejte správnou posloupnost zalomení, vyberte ji, klikněte pravým tlačítkem a vyberte možnost Zalomit. Je-li povoleno automatické zalomení, zlomky s platným aktivátorem zalomení, následovaným neutrálním znakem, budou zalomeny automaticky při zápisu.
   • Chcete-li přidat informace o tolerancích k hodnotám zahrnutým do popisu díry nebo přepsat nastavení přesnosti, klikněte na tlačítko Nastavení přesnosti/tolerance.
   • Chcete-li vytvořit vlastní konfiguraci popisu množství (vlastnost QTYNOTE), klikněte na položku Upravit popis množství.

3. Upravte text popisu díry v poli pro úpravy. V části Hodnoty a značky kliknutím na hodnotu díry nebo na symbol přidejte odpovídající vlastnost do textu poznámky díry.

4. Kliknutím na tlačítko OK změny uložte a zavřete dialog Upravit popis díry.

Skrytí hodnot popisu díry nebo závitu

Kóty popisu a libovolné značky, hodnoty a text, které jsou přidány popisu díry kótovacím stylem, lze změnit.

V grafickém okně klikněte pravým tlačítkem na popis díry a vyberte z nabídky položku Skrýt hodnotu.

Chcete-li obnovit viditelnost, klikněte pravým tlačítkem na popis díry a vypněte možnost Skrýt hodnotu.

Zobrazení nebo skrytí alternativních jednotek kót

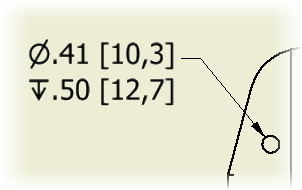

Popisy díry mohou zobrazovat hodnoty kót jak v primárních, tak v alternativních měrných jednotkách. Chcete-li změnit nastavení, upravte kótovací styl.

Chcete-li použít přilehlé umístění duálních kót v popisech děr, vyberte možnost Seskupit duální hodnoty.

Změna tvaru díry a série popisů DIN díry

Pokud při přidávání válcového zahloubení nebo kuželového zahloubení k díře v modelu používáte standardní velikosti spojovacích součástí, popisy děr budou obsahovat informace o tvaru díry a sériích děr v případě, že je stylem normy poznámky díry DIN. Tvar díry a série lze měnit.

1. V grafickém okně klikněte pravým tlačítkem na popis díry a vyberte z nabídky položku Tvar díry nebo díry do série.

2. Kliknutím na tvar díry nebo série ji vyberte.
