Návrh válcových vaček

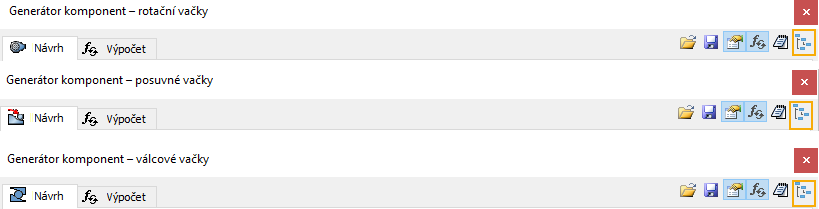

Ve výchozím nastavení jsou součásti vytvářeny na kořenové úrovni sestavy . Chcete-li vytvářet součásti v podsestavě, klikněte na přepínač.

Vložení válcových vaček


  1. Na pásu karet klikněte na kartu Návrh panel Převod energie Válcová vačka.
  2. Na kartě Návrh:
    • Vyberte možnost Komponenta z rozevíracího seznamu ve skupinovém rámečku Vačka. Příkazy Válcová plocha a Počáteční rovina jsou aktivní. Vyberete-li možnost Žádný model, do sestavy se vloží pouze výpočet. V tomto případě jsou příkazy Válcová plocha a Počáteční rovina zakázané.
    • Vyberte v rámci sestavy válcovou plochu a počáteční rovinu, které určí umístění komponenty. Příkazy Válcová plocha a Počáteční rovina jsou implicitně aktivní.
    • Zadejte hodnoty základního poloměru a šířky vačky.
    • Kliknutím na příkaz Náhled... můžete zobrazit náhled válcové vačky.
    • Zadejte v poli Kladka hodnoty poloměru válce a úhel výstřednosti. Úhel excentricity představuje úhel mezi směrem pohybu kladky a osou vačky.
    • Ve skupinovém rámečku Skutečný úsek vyberte skutečný úsek, nebo ho vyberte kliknutím do oblasti grafu a potom zadejte hodnoty grafu.
      Poznámka: K přidávání nebo odstranění úseků klikněte na tlačítka Přidat po, Odstranit nebo Přidat před.
    • Z rozevírací nabídky vyberte typ pohybu. Svůj vlastní pohyb můžete přidat po kliknutí na tlačítko Plus (Přidat) a určení názvu a hodnot pohybu v dialogu Přidat pohyb. Tento nový pohyb bude přidán do seznamu pohybů. Chcete-li ze seznamu odstranit jakýkoli pohyb, klikněte na tlačítko Minus (Odstranit).
  3. (Volitelné) K zobrazení dalších možností pro návrh vačky klikněte na ikonu Další v pravém dolním rohu karty Návrh.
  4. (Volitelné) K uložení údajů grafu do textového souboru klikněte na ikonu Uložit nad oblastí grafu.
  5. (Volitelné) K otevření zprávy ve formátu HTML klikněte na ikonu Výsledky v pravém horním rohu karty Návrh nebo Výpočet.
  6. Klikněte na tlačítko OK.
Poznámka: Můžete přejít na kartu Výpočet a provést výpočet a pevnostní kontrolu. Výpočet se provede po kliknutí na příkaz Vypočítat.

Vložit výpočet


  1. Na pásu karet klikněte na kartu Návrh panel Převod energie Válcová vačka.
  2. Na kartě Návrh:
    • V oblasti Vačka vyberte z rozevíracího seznamu možnost Bez modelu a zadejte hodnoty základního poloměru a šířky vačky.
    • V oblasti Kladička zadejte hodnoty kladičky.
    • V oblasti Skutečný úsek vyberte skutečný úsek, nebo kliknutím v oblasti grafu zvolte 1 a potom zadejte hodnoty grafu.
      Poznámka: K přidávání nebo odstranění úseků klikněte na tlačítka Přidat po, Odstranit nebo Přidat před.
    • Z rozevírací nabídky vyberte typ pohybu. Svůj vlastní pohyb můžete přidat po kliknutí na tlačítko Plus (Přidat) a určení názvu a hodnot pohybu v dialogu Přidat pohyb. Tento nový pohyb bude přidán do seznamu pohybů. Chcete-li ze seznamu odstranit jakýkoli pohyb, klikněte na tlačítko Minus (Odstranit).
  3. (Volitelné) K zobrazení dalších možností pro návrh vačky klikněte na ikonu Další v pravém dolním rohu karty Návrh.
  4. Klikněte na tlačítko OK.
Poznámka: Můžete přejít na kartu Výpočet a provést výpočet a pevnostní kontrolu. Výpočet se provede po kliknutí na příkaz Vypočítat.

Výpočet válcových vaček


  1. Na pásu karet klikněte na kartu Návrh panel Převod energie Válcová vačka.
  2. Na kartě Návrh:
    • V oblasti Vačka vyberte typ vačky, kterou chcete vložit (Komponenta, Bez modelu).
    • Zadejte hodnoty pro vačku, kladičku a úseky vačky.
  3. Přepněte na kartu Výpočet:
    • Zadejte hodnoty pro výpočet. Hodnoty a jednotky lze měnit přímo v polích.
  4. Kliknutím na položku Vypočítat provedete výpočet.
  5. Výsledky výpočtu se zobrazí v oblasti Výsledky. Vstupní údaje, které způsobily selhání výpočtu, jsou zobrazeny červeně (jejich hodnoty neodpovídají jiným vloženým hodnotám nebo kritériím výpočtu). Popis neuspokojivých výsledků se zobrazí v oblasti Souhrn zpráv, kterou zobrazíte kliknutím na šipku v pravé dolní části karty Výpočet.
  6. (Volitelné) K uložení údajů grafu do textového souboru klikněte na ikonu Uložit na kartě Návrh nad oblastí grafu.
  7. (Volitelné) Kliknutím na ikonu Výsledky v pravém horním rohu otevřete zprávu ve formátu HTML.
  8. Pokud výpočet naznačuje shodu s návrhem, klikněte na tlačítko OK.

Úprava válcových vaček


  1. Otevřete sestavu aplikace Autodesk Inventor s již vloženou válcovou vačkou aplikace Design Accelerator.
  2. Vyberte válcovou vačku, kliknutím pravým tlačítkem zobrazte místní nabídku a vyberte příkaz Upravit s použitím aplikace Design Accelerator.
  3. Upravte vačku. Můžete změnit typ vačky (Komponent, Bez modelu) nebo přepočítat hodnoty. Pokud jste změnili vypočtené hodnoty, zobrazíte pevnostní kontrolu a geometrický výpočet stisknutím tlačítka Vypočítat. Výsledky výpočtu se zobrazí v oblasti Výsledky. Vstupní údaje, které způsobily selhání výpočtu, jsou zobrazeny červeně (jejich hodnoty neodpovídají jiným vloženým hodnotám nebo kritériím výpočtu). Popis neuspokojivých výsledků se zobrazí v oblasti Souhrn zpráv, kterou zobrazíte kliknutím na šipku v pravé dolní části karty Výpočet.
  4. Klikněte na tlačítko OK.
