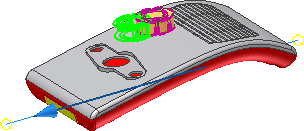

Příkaz Přesunout tělesa použijte k umístění více objemových těles v souboru součásti.

V aplikaci Autodesk Inventor existuje několik způsobů, jak přemisťovat tělesa v součásti s více tělesy. Tělesa můžete volně přetáhnout podél os X, Y a Z, posunout tělesa v lineárním směru podél polopřímky nebo je otočit kolem určené čáry nebo osy.

Jednotlivé metody můžete použít nezávisle nebo seskupit přesunutí dohromady. Protože každý přesun spotřebovává paměť, velikost souboru zmenší skupinové přesuny.

Přesunutí těles volným přetažením

Umožňuje volně posunovat objekty v libovolné kombinaci os X, Y a Z.

1. Klikněte na kartu 3D model panel Upravit Přesunout tělesa .
2. V místní nabídce Typ přesunutí v dialogu Posunout tělesa klikněte na možnost Volně přetáhnout .
3. Pomocí výběru těles vyberte jedno nebo více těles v grafickém okně.
4. Proveďte libovolný z následujících kroků:
   • Do oblasti Volné přetažení v dialogu Přesunout tělesa zadejte hodnoty odsazení na osách X, Y a Z.
   • V případě nezavazbeného pohybu klikněte do jednoho z polí s hodnotami X, Y a Z a potom klikněte a přetáhněte obrázek náhledu posunu.
5. Klikněte na tlačítko Použít nebo OK.

Přesunutí tělesa podél polopřímky

Přesuňte těleso lineárně podél polopřímky.

1. Klikněte na kartu 3D model panel Upravit Přesunout tělesa .
2. V místní nabídce Typ přesunutí v dialogu Posunout tělesa klikněte na možnost Přesunout podél paprsku .
3. Pomocí výběru těles vyberte jedno nebo více těles v grafickém okně.
4. Určete směr:
   • Položku použijte k určení hrany nebo osy, která bude definovat směr lineárního posunu.
   • Směr tažení obraťte kliknutím na položku Obrátit .
5. Proveďte jeden z následujících úkonů:
   • Do pole Odsazení zadejte přesnou hodnotu posunu.
   • V případě lineárního tažení bez vazby klikněte do pole Odsazení, klikněte na obrázek náhledu a přetáhněte jej.

Otočení tělesa

Umožňuje nastavit úhlové otočení objektu okolo středové osy.

1. Klikněte na kartu 3D model panel Upravit Přesunout tělesa .
2. V místní nabídce Typ přesunutí v dialogu Posunout tělesa klikněte na možnost Otočit kolem čáry .
3. Pomocí výběru těles vyberte jedno nebo více těles v grafickém okně.
4. Definujte osu otočení:
   • Položku použijte k určení hrany nebo osy, která bude definovat směr lineárního posunu.
   • Směr tažení obraťte kliknutím na položku Obrátit .
5. Proveďte jeden z následujících úkonů:
   • Do pole Úhel zadejte přesný úhel rotace.
   • V případě neomezeného otočení klikněte do pole Úhel, klikněte na obrázek náhledu a přetáhněte jej.
6. Klikněte na tlačítko Použít nebo OK.
