Vytvoření a úprava pomocného pohledu

Pomocný pohled vytvoříte promítnutím od hrany nebo čáry v nadřazeném pohledu.

Vytvoření a úprava pomocného pohledu

Pohled můžete umístit pouze v kolmém nebo rovnoběžném srovnání vůči vybrané hraně nebo čáře.

Chcete-li vytvořit pomocný pohled od čáry promítnutí, která je vně geometrie pohledu, můžete použít možnost Pohled řezu.

Výchozí styl poznámek pomocného pohledu je nastaven v Editoru stylů a norem.

1. Na pásu karet klikněte na kartu Umístění pohledů panel Vytvořit Pomocný .

2. Vyberte existující pohled jako nadřazený pohled.

3. V dialogu Pomocný pohled nastavte měřítko, styl zobrazení a popisek pohledu nebo přijměte aktuální nastavení.

4. (Volitelné) Kliknutím na ikonu můžete určit styl zobrazení pohledu:

   • Zobrazí skryté čáry.
   • Odebere skryté čáry.
   • Určuje stínované rendrování.

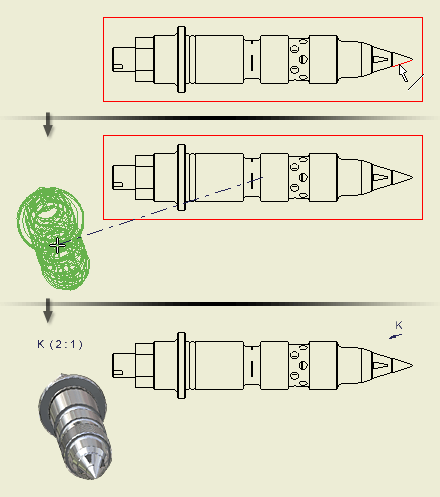

5. Vyberte hranu nebo čáru, ze které chcete promítat pohled.

6. Posuňte náhled do příslušného místa a poté kliknutím umístěte pohled nebo klikněte na tlačítko OK v dialogu Pomocný pohled.
