Správa zobrazení stavu vazby v prohlížeči

Stav vazby se ve výchozím nastavení v prohlížeči sestavy zobrazuje jako ikona , nebo . To označuje jeden ze tří stavů:

• Plně zavazbené – černá tečka označuje, že je komponenta plně zavazbena.



• Nedostatečně zavazbené – dutá tečka označuje, že je komponenta nedostatečně zavazbená a vyžaduje pozornost. Chcete-li tento stav vyřešit, otevřete dialog Upravit vazbu, kde můžete identifikovat možné problémy.



• Neznámé – pomlčka označuje, že je stav zavazbenosti komponenty neznámý. Chcete-li tento stav vyřešit, přestavte sestavu – na pásu karet: karta Nástroje karta Správa panel Aktualizovat Přestavět vše .

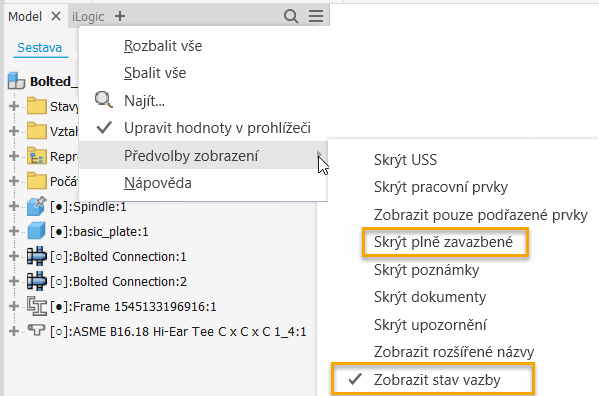

Pomocí možností nabídky Předvolby zobrazení můžete:

• Skrýt plně zavazbené: Zobrazí se pouze komponenty, které mají problémy s vazbami.
• Zobrazit stav vazby: Zobrazí se všechny stavy vazeb (, a ).

Také je k dispozici nastavení Zobrazit stav vazby v prohlížeči, které se nachází na kartě Nástroje Správa Nastavení dokumentu Modelování. Toto nastavení je ve výchozím nastavení zapnuto.
