Práce s perspektivní kamerou

Perspektivní kamera má málo známou funkci pro nastavení úhlu perspektivy (ÚP) a vzdálenosti (V). Přidržte kombinaci kláves Ctrl+Shift+F3 a potom klikněte do grafické oblasti a kurzor přetáhněte.

Následující část vysvětluje rozdíly mezi příkazem Přiblížení a úpravou úhlu perspektivy. Rovněž vysvětluje, jak kamera prostředí Inventor Studio zachycuje úhel perspektivy a jak ho zachovává mezi relacemi.

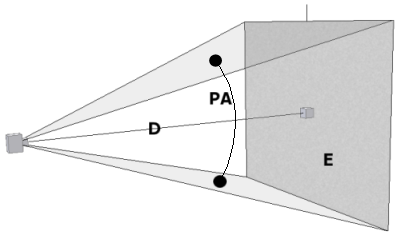

Legenda

• V = Vzdálenost od kamery k cíli,
• R = Rozsah toho, co vidí kamera,
• ÚP = Úhel perspektivy.

Úhel perspektivy (ÚP) se vztahuje ke vzdálenosti (V) od kamery k cíli i k zornému poli nebo rozsahu (R). Nastavení ÚP uchová konstantní R. Úprava přiblížení změní V i R, ale ponechá ÚP nezměněný.

Metoda

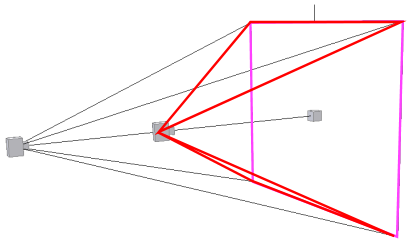

Ctrl+Shift_Přiblížit (přesun myši)	(V) se mění (E) rozměrově ÚP se mění vzhledem k (V)

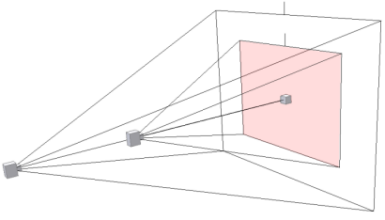

Přiblížení v aplikaci Inventor	(V) se mění (E) proporcionálně ÚP konstantní

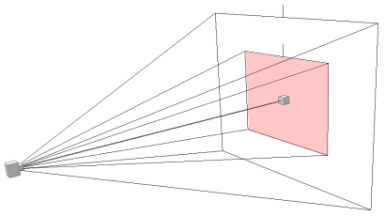

Studio – Přiblížit – úhel (nastavení kamery)	(V) konstantní (R) se mění ÚP se mění vzhledem k (R). Uchovává se mezi relacemi.
