Vytvoření částečného řezu

Odebráním definované oblasti materiálu lze odkrýt zakryté prvky v existujícím výkresovém pohledu.

Co je nového: 2023.1, 2023.2, 2025.2

Vytvoření částečného řezu:

1. Vyberte existující pohled nebo umístěte pohled do výkresu.

2. Částečné řezy vyžadují náčrt asociovaný s jedním nebo více uzavřenými profily, které definují hranici oblasti částečného řezu. Následující text popisuje, co se stane v těchto případech:

   • Vybraný pohled nemá náčrt – přidá se náčrt pohledu a aktivuje se režim úprav náčrtu. Když je definována hranice a zavřete náčrt, zobrazí se dialog Částečný řez.
   • Vybraný pohled má náčrt, ale profil není uzavřený – zobrazí se zpráva s vysvětlením situace. Můžete reagovat pomocí těchto možností:
     • OK – přejdete do režimu náčrtu, ve kterém můžete zavřít profil a poté se kliknutím na tlačítko OK vrátit k vytváření pohledu.
     • Storno – ukončí příkaz Částečný řez.
     • Nápověda – přejdete na tuto stránku.
   • Vybraný pohled má více neuzavřených profilů – zobrazí se zpráva s vysvětlením situace. Kliknutím na tlačítko OK ukončete příkaz. Poté vyberte požadovaný náčrt, zavřete profil a zopakujte příkaz Částečný řez.

3. Hranice se vybere automaticky s výjimkou případu, kdy je s pohledem asociováno více nepoužitých náčrtů. Pak je nutné jeden z nich vybrat.

4. Určete hloubku částečného řezu. Hloubku oblasti částečného řezu lze definovat z bodu v modelu, v náčrtu asociovaném s promítnutým pohledem pomocí prvku díry v pohledu nebo podle hloubky součásti.

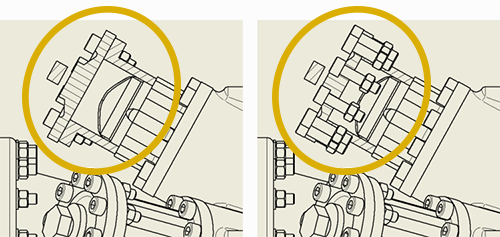

5. Určete předvolby zobrazení. Chcete-li zobrazit komponenty, které jsou uvnitř výřezu, vyberte možnost Komponenty v řezu.



6. Klikněte na tlačítko OK.

Výchozí šrafování v pohledech částečného řezu určuje aktivní styl normy a šrafování přiřazený objektu Šrafování řezu ve výchozích nastaveních objektu.

Určení částečného řezu z bodu v modelu nebo v náčrtu asociovaném s promítnutým pohledem

Můžete určit počáteční bod oblasti částečného řezu a odměřit hloubku oblasti z tohoto bodu nebo pomocí geometrie v náčrtu asociovaného se závislým promítnutým pohledem.

1. Při určování z bodu v modelu promítněte pohled ze základního pohledu, vytvořte náčrt asociovaný s promítnutým pohledem a přidejte geometrii – tím bude definována hloubka částečného řezu.

2. Na pásu karet klikněte na kartu Umístění pohledů panel Upravit Částečný řez .

3. V grafickém okně kliknutím vyberte pohled a poté kliknutím vyberte definovanou hranici.

   Poznámka: Profil hranice musí být v náčrtu asociován s vybraným pohledem.

4. V dialogu Částečný řez klikněte na rozevírací šipku vedle pole Typ hloubky a vyberte možnost Do náčrtu, Z bodu nebo Skryté hrany. (Pokud vyberete možnost Z bodu, můžete zadat číslo v poli Hloubka.) Upozorňujeme, že možnost Skryté hrany je aktivní, pouze pokud jsou z pohledu odebrány skryté hrany.

5. Klikněte na výběrovou šipku a poté kliknutím v grafickém okně vyberte některou z následujících možností:

   • Geometrie náčrtu asociovaná s promítnutým pohledem. (Bod lze určit v libovolném pohledu modelu.)
   • Počáteční bod hloubky.

6. Pokud vytváříte částečný řez z bodu v modelu, zadejte do pole Hodnota hloubky hloubku částečného řezu.

Použití prvku díry v pohledu nebo podle hloubky součásti

Hloubku částečného řezu lze určit pomocí prvku díry v pohledu nebo v jedné či více součástech k vytvoření částečného řezu vybraného pohledu, aby došlo k zobrazení zakrytých součástí nebo prvků. Hloubka je definována osou díry nebo hloubkou součásti.

1. Na pásu karet klikněte na kartu Umístění pohledů panel Upravit Částečný řez .

2. V grafickém okně kliknutím vyberte pohled a poté kliknutím vyberte definovanou hranici. Profil hranic musí být v náčrtu asociován s vybraným pohledem.

3. V dialogu Částečný řez klikněte na šipku vedle pole Typ hloubky a vyberte možnost Do otvoru nebo Skrze součást.

4. Klikněte na výběrovou šipku a poté kliknutím v grafickém okně vyberte prvek díry nebo součást.

   Poznámka: Je-li prvek díry skrytý, kliknutím na položku Zobrazit skryté hrany jej dočasně zobrazíte.

5. Až bude pohled plně definován, kliknutím na tlačítko OK jej vytvořte.
