Oříznutí nebo přerušení protínajících se ploch (opravy a konstrukce)

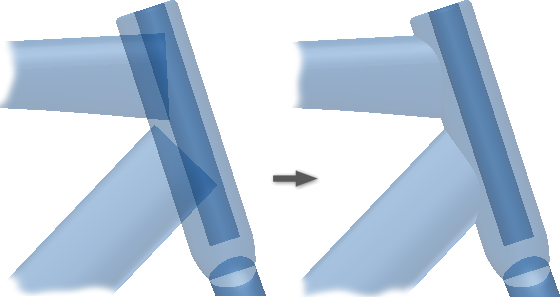

Pomocí nástroje Průnik ploch můžete ořezat nebo přerušit protínající se plochy. K zajištění protnutí ploch tuto operaci proveďte v součinnosti s nástrojem Prodloužit plochy.

1. Otevřete soubor obsahující povrchy a přejděte do prostředí oprav nebo konstrukčního prostředí.

2. Na pásu karet proveďte jednu z následujících akcí:

   • Klikněte na kartu Opravit panel Upravit Průnik ploch.
   • Klikněte na kartu Konstrukce panel Povrch Průnik ploch.

3. Zvolte některou z následujících metod výběru ploch:

   • Oříznout Klikněte na položku Oříznout, vyberte dva protínající se povrchy a ujistěte se, že jste vybrali oblast, kterou chcete zachovat. Plochy se v průniku oříznou.
   • Přerušit Klikněte na položku Přerušit a vyberte dva protínající se povrchy. Plochy se v místě průniku rozdělí. Všechny se umístí do stejné skupiny prohlížeče.
   Poznámka: Pokud se protínají více než dva povrchy, lze současně oříznout pouze dva.

4. Pokračujte v klikání na tlačítka Oříznout a Přerušit a výběru ploch v grafickém okně.

5. Až skončíte, stiskněte tlačítko Hotovo.
