Dynamické přemísťování bodů a segmentů pevných tras

Směry a vzdálenosti povolené pro dynamické úpravy se řídí podmínkami zadanými v aktuálním stylu a daty spojení. Při úpravách v oblasti automatické trasy systém automaticky přepočítává nová řešení automatické trasy. Kde to bude vhodné, použijte k úpravám bodů a segmentů automatické trasy uvedené nástroje:

• Posunout segment – pro segmenty, jejichž sousedící segmenty jsou koplanární.
• Upravit polohu – pro mezilehlé body trasy asociované s výchozí spojovací tvarovkou a pro mezilehlé segmenty.
• Posunout uzel – pro mezilehlé body trasy, které jsou asociovány s výchozí spojovací tvarovkou.
• Oříznout/prodloužit potrubí – pro volné koncové body trasy.

Body a segmenty náčrtů tras se nejčastěji upravují umístěním geometrických vazeb a vazeb kót. Použitá geometrie trasy se může dynamicky aktualizovat podle nové orientace a kóty tehdy, když nejsou vytvořeny kompletní vazby. Dále můžete použít příkaz 3D posun/otočení k předefinování mezilehlých bodů trasy a volných koncových bodů trasy.

Poznámka: Přesnější kótu můžete získat řízením přesnosti lineární kóty. Výchozí přesnost je 0.123. Chcete-li změnit aktuální nastavení, klikněte na kartu Nástroje panel Možnosti Nastavení dokumentu kartu Jednotky a vyberte některou možnost v seznamu Přesnost přímé kóty.

Přibližný posun mezilehlých bodů trasy výchozí spojky (Posun uzlu)

1. Aktivujte trasu trubky nebo trasu potrubí obsahující oblast automatické trasy.
2. Na pásu karet klikněte na kartu Trasa panel Vytvořit Posunout uzel a přetáhněte vhodný bod trasy, který je asociován s výchozí spojovací tvarovkou, případně na bod trasy klikněte pravým tlačítkem a vyberte možnost Posunout uzel.
3. Uvolněním tlačítka myši ukončíte přetažení.
4. Pravým tlačítkem myši klikněte do grafického okna a vyberte položku Hotovo.
5. Klikněte pravým tlačítkem ještě jednou a vyberte položku Dokončit úpravy.

Přesný posun mezilehlých bodů trasy výchozí spojky (Upravit pozici)

1. Aktivujte trasu trubek nebo trasu potrubí.

2. V prohlížeči modelu nebo v grafickém okně klikněte pravým tlačítkem myši na příslušný bod trasy a vyberte možnost Upravit polohu.

3. Platná délka nových pozic na trase se změní na červenou. Platná délka nových pozic je dána minimálními a maximálními délkami segmentů v aktivním stylu.

4. Klikněte k nastavení nové pozice bodu trasy nebo klikněte pravým tlačítkem na platné délce na trase a vyberte položku Zadat vzdálenost:

   • Chcete-li oříznout segment, zastavte kurzor na aktuální délce trasy a zadejte platné kladné odsazení.
   • Chcete-li prodloužit segment, zastavte kurzor mimo aktuální délku trasy a zadejte platné kladné odsazení.

5. Klikněte pravým tlačítkem na položku Dokončit úpravy.

Přibližný posun mezilehlých segmentů automatické trasy

1. Aktivujte trasu trubky nebo trasu potrubí obsahující oblast automatické trasy.

2. Na pásu karet klikněte na kartu Trasa panel Vytvořit Posunout segment a přetáhněte vhodný segment do oblasti automatického trasování nebo klikněte na segment pravým tlačítkem a vyberte možnost Posunout segment.

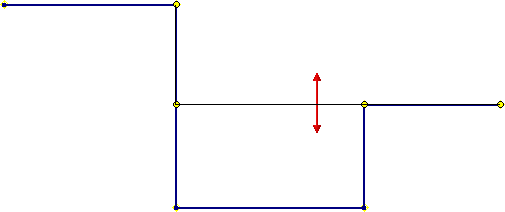

   Šipka, která změní barvu na červenou označuje směr, kterým je táhnuto.

3. Uvolněním tlačítka myši ukončíte přetažení.

4. Pravým tlačítkem myši klikněte do grafického okna a vyberte položku Hotovo.

5. Klikněte pravým tlačítkem ještě jednou a vyberte položku Dokončit úpravy.

Přesný posun mezilehlých segmentů automatické trasy (Upravit pozici)

1. Aktivujte trasu trubky nebo trasu potrubí obsahující oblast automatické trasy.

2. Klikněte pravým tlačítkem myši na příslušný mezilehlý segment v oblasti automatického trasování a vyberte možnost Upravit polohu.

   Nástroj 3D ortogonální trasování se zobrazí ve zvoleném segmentu podle následujícího obrázku:



3. Chcete-li určit přesnou vzdálenost, proveďte některý z těchto úkonů:

   • Pravým tlačítkem myši klikněte na osu a vyberte položku Zadat vzdálenost k nastavení hodnoty.
   • Kurzor zastavte nad osou a až se zobrazí zelený náhled bodu trasy, hodnotu napište přímo na klávesnici. Dialog Zapsat vzdálenost vás k tomu automaticky vyzve a hodnotu zobrazí.
   • Kurzor přesuňte nad osu, všimněte si tooltipu pro vzdálenost a potom klikněte k nastavení nové pozice.

4. Je-li dostupné více než jedno řešení, zobrazí se nástroj Vybrat další, pomocí kterého můžete procházet jednotlivá řešení. Chcete-li provést výběr, klikněte na prostřední oblast. Na alternativní řešení automatické trasy můžete přejít také později.

5. Klikněte pravým tlačítkem do grafického okna a z místní nabídky vyberte položku Dokončit úpravy.

Opět definovat mezilehlé načrtnuté body trasy a volné koncové body trasy (3D posun/otočení)

Výchozí nastavení trojice os koherentně souvisí s reálnou soustavou souřadnic, ale může se různit od směru trasy. Chcete-li definovat distance X, Y, Z, které jsou vůči trase ve správně v relaci, můžete opět definovat zarovnání os k segmentu trasy.

1. Aktivujte trasu trubek nebo trasu potrubí.

2. V prohlížeči Model nebo grafickém okně klikněte pravým tlačítkem myši na příslušný bod trasy a zvolte položku 3D posun/otočení.

3. Nebo klikněte na příkaz Předefinujte zarovnání nebo polohu, klikněte na trojici os a vyberte segment trasy.

   Osová trojice nástroje 3D posun/otočení dle toho přizpůsobí měr trasy.

4. Použijte volné tažení anebo zadejte přesnou hodnotu ke změně pozice trasy odhadem či přesně.

5. Klikněte na tlačítko Použít nebo OK.

Použití položky Posunout segment k odstranění nežádoucích segmentů v oblasti automatického trasování

V oblasti automatického trasování, jsou-li sousedící segmenty koplanární a vzájemně kolmé, můžete k odstranění nežádoucího segmentu mezi nimi použít položku Posunout segment. Zkontrolujte, zda přesouvaný segment nepřekrývá jiný existující segment. Systém jinak automaticky vypočítá tvar trasy.

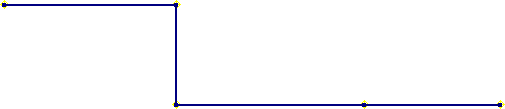

1. Pokud chcete odebrat nežádoucí segment v oblasti automatického trasování, použijte kartu Trasa panel Vytvořit Posunout segment a přetáhněte segment tak, aby byly body trasy totožné s přilehlými body trasy.

   Je-li nastavení minimální délky pro styl během přetažení porušeno, barva daných segmentů se změní na červenou. V nápovědě se rovněž zobrazí délka segmentu a zpráva ** v červené barvě.



2. Uvolněním kurzoru ukončíte přetažení.



3. Chcete-le vymazat nadbytečný bod trasy, proveďte jeden z těchto úkonů:

   • Klikněte pravým tlačítkem myši na bod trasy a vyberte položku Vymazat.
   • Klikněte na kartu Trasa panel Vytvořit Posunout uzel a přetáhněte bod trasy tak, aby byl totožný se sousedním bodem.
