Přidání kót výkresu ke křivkám spline

1. Na pásu karet klikněte na kartu Poznámka panel Kóta Kóta .

2. Klikněte v grafickém okně pravým tlačítkem a zkontrolujte, že je v místní nabídce vybrána v seznamu Nastavení kroku možnost Max./min. spline.

3. Vyberte v grafickém okně geometrii spline.

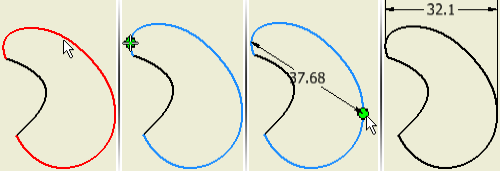

4. Posuňte kurzor přes spline. Koncové body a body minima a maxima X a Y lze vybrat.

5. Vyberte body, které určují kótu, a posunutím kurzoru kótu umístěte. Kliknutím umístěte kótu do požadované pozice.

Přidání kót k libovolnému bodu spline

1. Klikněte na kartu Nástroje panel Možnosti Možnosti aplikace. Přejděte na kartu Náčrt a ověřte, že je v poli Zobrazit zaškrtnutá možnost Osy.

2. Uložte nastavení a dialog Možnosti aplikace zavřete.

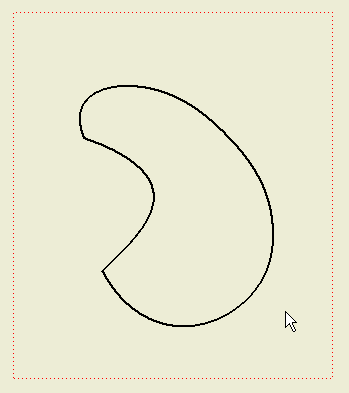

3. Ve výkresu vyberte zobrazení obsahující geometrii spline, kterou chce kótovat.



4. Na pásu karet klikněte na kartu Umístění pohledů panel Náčrt Vytvořit náčrt.

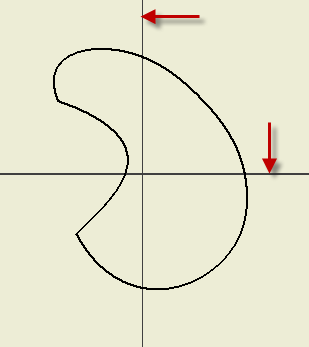

5. Jsou-li aktivovány osy náčrtu, v zobrazení se objeví čáry os náčrtu, tak jak je ukázáno na následujícím obrázku. Nejsou-li čáry viditelné, vraťte se o krok zpět a postup opakujte.



6. Na pásu karet klikněte na kartu Náčrt panel Vytvořit Promítnutí geometrie.

7. Vyberte geometrii spline, která se má promítnout. Po dokončení operace klikněte pravým tlačítkem a vyberte položku Hotovo.

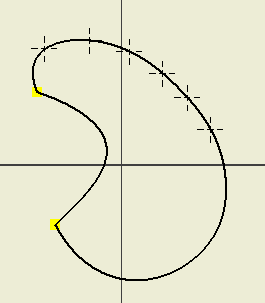

8. Klikněte na kartu Náčrt panel Vytvoření Bod. Podle potřeby přidejte na křivku spline body.



9. Klikněte na kartu Náčrt panel Vazby Kóta. Podle potřeby přidejte kóty k bodům na křivce spline.



10. Kliknutím na příkaz Ukončit náčrt odejděte z prostředí náčrtu. Kóty náčrtu již nejsou viditelné.

Získání kót náčrtu spline

1. V zobrazeném výřezu klikněte pravým tlačítkem a z místní nabídky vyberte položku Obnovit rozměry.

2. V dialogu Obnovit rozměry musí být vybrána možnost Vybrat prvky.

3. V prohlížeči rozbalte zobrazení obsahující náčrt a vyberte jej.

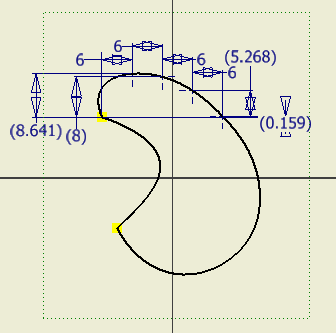

4. V zobrazení se objeví kóty náčrtu. V dialogu klikněte na tlačítko Vybrat rozměry a vyberte jednotlivé kóty, nebo pomocí okna vyberte více kót najednou.



5. Kliknutím na tlačítka Použít nebo OK dokončete příkaz.

6. Podle potřeby použijte formátování kót.
