Můžete vytvořit šablonovaný přechod pro výstup tvarovaný zápustkou nebo ohýbacím lisem a upravit ohyb a zónu ohybu.

Vytvoření šablonovaného přechodu pro výstup tvarovaný zápustkou nebo ohýbacím lisem

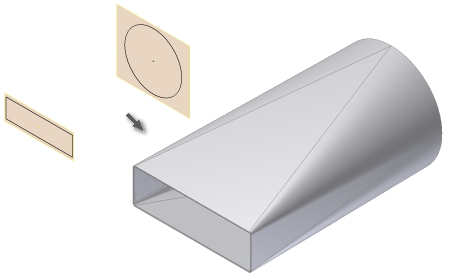

V případě výstupu tvarovaného zápustkou vytvořte hladký, zápustkou tvarovaný přechodový tvar ze dvou profilů náčrtu.

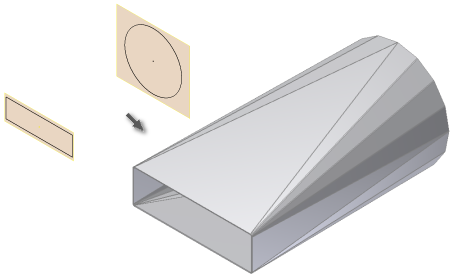

V případě výstupu tvarovaného ohýbacím lisem vytvořte přechodový tvar z ploché plochy a válcové plochy ohybu pomocí dvou profilů náčrtu a příslušných možností.

Pokud je vybrán náhled prvku Povolit/Zakázat, zobrazí se výsledek šablonové příruby.

Když vytvoříte prvek Šablonová příruba pomocí možnosti Tvarovací zápustka nebo Ohraňovací lis, nelze již upravit možnost výstupu prvku. Prvek lze odstranit bez odstranění náčrtů profilu a lze ho znovu vytvořit pomocí alternativního typu výstupu.

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Šablonová příruba .

2. Klikněte na Profil 1 a poté klikněte na viditelnou geometrii náčrtu, která definuje první profil šablonovaného přechodu.

3. Klikněte na Profil 2 a poté klikněte na viditelnou geometrii náčrtu, která definuje druhý profil šablonovaného přechodu.

4. Pokud se v souboru součásti nachází dvě nebo více objemových těles, klikněte na selektor Tělesa a vyberte zúčastněné objemové těleso.

5. Volitelně, pokud těleso existuje, kliknutím na možnost Nové těleso vytvořte nové těleso.

6. (Volitelné) Proveďte jeden z následujících úkonů:

   • Pokud chcete tloušťku materiálu a pravidla propojit s výchozím nastavením, zaškrtněte políčko Použít výchozí nastavení.
   • Pokud chcete vybrat jedinečnou hodnotu tloušťky materiálu a pravidla v předdefinovaném seznamu, zrušte zaškrtnutí políčka Použít výchozí nastavení a klikněte na rozevírací seznam.

7. V dialogu Šablonová příruba na kartě Tvar proveďte jeden z následujících úkonů:

   • Chcete-li vytvořit šablonovaný přechod pro výstup tvarovaný zápustkou, klikněte na možnost Tvarovací zápustka .

   • Chcete-li vytvořit šablonovaný přechod pro výstup tvarovaný ohýbacím lisem, klikněte na možnost Ohraňovací lis .

     Volitelně výběrem možnosti Konvergovat nastavte, aby ohyby rovných částí plošek konvergovaly k určitému bodu.

8. (Volitelné) V případě výstupu tvarovaného ohýbacím lisem vyberte alternativní možnost Řízení plošek a zadejte odpovídající řídící hodnotu.

   • A) Tolerance tětivy. Určuje maximální vzdálenost od segmentu oblouku k segmentu tětivy plochy.
   • B) Úhel plošky. Určuje maximální úhel k segmentu tětivy na vrcholu plochy plošky.
   • C) Vzdálenost plošky. Určuje maximální šířku plochy plošky (délka tětivy) při dělení obloukového profilu.

9. Volitelně určete hodnotu poloměru ohybu a pravidlo rozvinu, které se liší od aktivního pravidla plechu.

Úprava ohybu a zóny ohybu v prvku šablonovaného přechodu

Typ a parametr řízení plošek zóny ohybu v rámci prvku šablonovaného přechodu lze změnit.

Poloměr ohybu a pravidla rozvinu u jednotlivých ohybů v rámci vybrané zóny ohybu šablonovaného přechodu můžete změnit.

1. Klikněte pravým tlačítkem na ohnutý podřízený prvek šablonovaného přechodu a poté klikněte na tlačítko Upravit ohyby.
2. (Volitelné) Chcete-li upravit ohyb, klikněte na symbol Úpravy ohybu a poté určete jinou hodnotu poloměru ohybu nebo pravidla rozvinu.

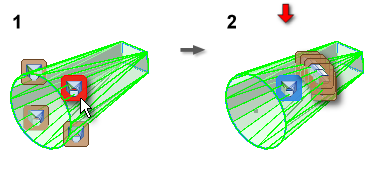

3. (Volitelné) Chcete-li upravit zónu ohybu, klikněte na symbol Úprava zóny ohybu v zóně ohybu, kterou chcete upravit, a zaškrtněte políčko v dialogu Úprava zóny ohybu. Poté vyberte alternativní možnost řízení plošek a zadejte novou hodnotu, kterou určíte absolutní počet plošek.
