Práce s revizními obláčky

Co je nového: 2024, 2025

Revizní obláčky označují oblasti výkresu, které byly změněny, mohou vyžadovat zvláštní pozornost nebo se právě mění. Obrácený revizní obláček obvykle slouží k označení probíhající změny.

• Revizní obláčky mají vlastní definici objektu poznámky. Pomocí Editoru stylů upravte hladinu, barvu, typ čáry a tloušťku.
• Revizní obláčky reagují na maskování kóty a nezakrývají text kóty.
• Revizní obláčky lze exportovat do formátů DXF, DWG a 2D PDF.
• Revizní obláčky asociované s pohledy se kopírují spolu s pohledy, nikoli samostatně.
• Revizní obláčky nejsou zahrnuty do šablon výkresů.

Přidání revizního obláčku

1. Na pásu karet Poznámka na panelu Revize klikněte na položku Revizní obláček .

2. V listu proveďte jeden z následujících úkonů:

   • Klikněte do prostoru listu, ne do pohledu. Obláček je asociován s listem a lze jej kopírovat a vkládat jinam.
   • Klikněte na pohled, se kterým má být revizní obláček asociován.

3. Kliknutím na umístění bodů definujte hranici obláčku. Při přidávání bodů se zobrazí náhled.

   Poznámka: Odvození a vazby jsou během vytváření revizního obláčku zapnuty. Stejně jako u jiných náčrtů podržením klávesy Ctrl pozastavíte odvozování.

4. Chcete-li dokončit vytváření obláčku, klikněte pravým tlačítkem a vyberte možnost Vytvořit nebo dvakrát klikněte na poslední bod. Revizní obláček se zobrazí na kreslicí ploše a jako uzel prohlížeče. V prohlížeči je pod uzlem revizního obláčku uzel náčrtu, který obsahuje definici polygonu pro revizní obláček.

Způsoby úpravy revizního obláčku

Existují dva způsoby přístupu k následujícím nástrojům: místní nabídka uzlu prohlížeče revizního obláčku a uzel prohlížeče objektu (na kreslicí ploše). Příkazy úprav:

• Kopírovat Tato možnost je dostupná pouze tehdy, když revizní obláček není asociován s pohledem. Pokud je revizní obláček asociován s pohledem, zkopíruje se a vloží spolu s ním.

• Odstranit Zcela odebere revizní obláček z kreslicí plochy a prohlížeče.

• Přidat vrchol Klikněte na místo na polygonu, kam chcete přidat vrchol, a poté kliknutím a přetažením vrcholu zpřesněte pozici.

• Odstranit vrchol Klikněte na vrchol, který chcete odebrat.

• Převrátit Obrátí oblouky obláčku. Často se používá k označení neúplné změny.

• Upravit náčrt Přenese vás do prostředí náčrtu s polygonální definicí revizního obláčku a náhledem obláčku. Podle potřeby proveďte běžné akce náčrtu.

  Poznámka: Můžete také použít příkaz Upravit u uzlu náčrtu revizního obláčku.

Úprava revizního obláčku pomocí dialogu Revizní obláček

1. Klikněte pravým tlačítkem na uzel prohlížeče revizního obláčku a vyberte možnost Upravit....

2. V dialogu Revizní obláček upravte podle potřeby hodnoty a nastavení:

   • Nastavte minimální a maximální hodnoty poloměru oblouku.
   • Nastavte směr oblouku na vnitřní, nebo vnější.
   • Chcete-li nastavení použít jako výchozí, zaškrtněte políčko Uložit jako výchozí.
   • Chcete-li revizní obláček upravit hned po jeho vytvoření, zaškrtněte políčko Upravit při vytvoření.

Interaktivně na kreslicí ploše:

• Přesuňte obláček. Umístěte kurzor nad oblouk revizního obláčku, aby se zobrazil kurzor přesunu, a kliknutím a přetažením změňte jeho umístění.

  Poznámka: Pohyb může být omezen kvůli omezením použitým při vytváření obláčku. Pokud jsou obláčky bez vazeb, lze je přesouvat kdekoliv na listu nebo mimo něj.

• Přesuňte vrchol. Kliknutím a přetažením libovolného vrcholu změníte jeho umístění. Vazby mohou omezit stupně volnosti. Chcete-li vazby odebrat, upravte náčrt a odstraňte vazby. Vrcholy lze přesunout kamkoli, na listu i mimo něj.

• Slučte vrcholy. Klikněte a přetáhněte vrchol nad jiný vrchol (cíl) a uvolněte jej. Vrcholy se sloučí v cílovém vrcholu.

  Poznámka: V náčrtu tato funkce není k dispozici.

• Dvojitým kliknutím upravte náčrt.

Oznámení revizních obláčků

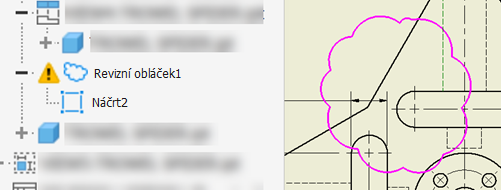

Podobně jako u ostatních poznámek výkresu platí, že pokud revizní obláček není uzavřený nebo je nesprávně definován, jeho barva na kreslicí ploše se změní na fialovou a u uzlu prohlížeče se zobrazí výstražný trojúhelník. To znamená, že je nutné provést opatření k vyřešení problému s obsahem náčrtu. Lze provést následující úkony:

• Klikněte pravým tlačítkem na uzel prohlížeče revizního obláčku nebo čáru obláčku na kreslicí ploše, kliknutím na tlačítko Obnovit aktivujte nástroj Design Doctor a začněte vyhodnocovat, co je špatně.
• Rozbalte uzel prohlížeče revizního obláčku a upravte náčrt revizního obláčku.
• Dvakrát klikněte na revizní obláček a upravte náčrt.
