Práce s blokovacími jednotkami

Vytvoření bočního zámku

Umístění bočního zámku

Obecně se kolík připojuje k dolní ploše horní desky. Objímka se připojuje k horní ploše dolní desky. Chcete-li připojit boční zámek, nejdříve definujte základní plochu, referenční plochu, vzdálenost a odsazení.

• Základní plocha: Horní nebo dolní povrch desek základny formy, který stanovuje umístění dělicí roviny.
• Referenční plocha: Plocha, ke které je připojen boční zámek.

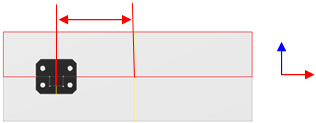

• Vzdálenost: Rozměr mezi středem referenční plochy a středem bočního zámku.
• Odsazení: Vzdálenost do desky formy, o kterou je boční zámek zapuštěn. Záporné hodnoty znamenají, že boční zámek je vně desek základny formy, a kladné hodnoty označují, že boční zámek je zapuštěn.

1. Na kartě Sestava formy klikněte na příkaz Blokovací jednotka.

2. V dialogu Blokovací jednotka vyberte typ zámku polohy z rozevírací nabídky Typ.

   Poznámka: Ve výběrovém poli vyberte z rozevírací nabídky Kategorie položku Boční zámek.

3. Upravte parametry v tabulce vedle obrázku.

4. Klikněte na položku Základní plocha a potom vyberte v grafickém okně horní nebo dolní plochu desek, ke kterým chcete provést zarovnání.

5. Klikněte na položku Referenční plocha a potom v grafickém okně vyberte plochu, která je kolmá k základní ploše.

6. V dialogu Blokovací jednotka v části Umístění zadejte hodnoty k umístění komponenty:

   • První hodnota nastaví polohu bočního zámku vzhledem ke středu referenční plochy.
   • Druhá hodnota nastaví odsazení od referenční plochy.

7. Chcete-li umístit symetrický boční zámek, zaškrtněte možnost Symetrické umístění.

8. Klikněte na tlačítko OK nebo Použít.

Vytvoření zámku polohy

Umístění zámku polohy

Obecně se kolík připojuje k dolní ploše horní cílové desky. Objímka se připojuje k horní ploše dolní cílové desky. Než připojíte zámek polohy, stanovte základní plochu, hodnoty Referenční 1, Referenční 2 a zda chcete zámek polohy otočit.

• Základní plocha: Horní nebo dolní povrch desek základny formy nebo plocha tvárníku a dutiny. Stanovuje umístění dělící roviny.
• Reference 1: První ze dvou hran na ploše, která je nejblíže k umístění zámku polohy.
• Reference 2: Druhá ze dvou hran na ploše, která je nejblíže k umístění zámku polohy.
• Otočit: Počet stupňů, o kolik chcete zámek polohy otočit. Tato možnost je k dispozici pro podélný zúžený zámek polohy.

1. Na kartě Sestava formy klikněte na příkaz Blokovací jednotka.

2. V dialogu Blokovací jednotka vyberte typ zámku polohy z rozevírací nabídky Typ.

   Poznámka: Ve výběrovém poli vyberte z rozevírací nabídky Kategorie položku Zámek polohy.

3. Klikněte na položku Uzamknout základnu formy nebo Uzamknout tvárník a dutinu, chcete-li určit, zda se použije zámek polohy k zarovnání desek formy nebo tvárníku a dutiny.

4. Upravte parametry v tabulce vedle obrázku komponenty.

5. Klikněte na položku Základní plocha a potom vyberte v grafickém okně horní nebo dolní plochu desek, ke kterým chcete provést zarovnání.

6. Klikněte na položku Reference 1 a potom v grafickém okně vyberte hranu základní plochy.

7. Klikněte na položku Reference 2 a potom v grafickém okně vyberte druhou hranu základní plochy, která je kolmá k první referenční hraně.

8. Chcete-li komponentu umístit do grafického okna, klikněte na kótovací čáru a potom do pole Upravit zadejte hodnotu.

9. Pro podélný zúžený zámek polohy klikněte na položku Otočit, chcete-li definovat otočení zámku polohy.

10. Chcete-li umístit symetrický zámek polohy, zaškrtněte možnost Symetrické umístění.

11. Klikněte na tlačítko OK nebo Použít.

Upravení blokovací jednotky

1. Klikněte v prohlížeči Mold Design pod uzlem Blokovací jednotky pravým tlačítkem na položku Boční zámek nebo Zámek polohy a potom vyberte položku Upravit prvek.
2. Upravte parametry v dialogu Blokovací jednotka.
3. Klikněte na tlačítko OK.

Odstranění blokovací jednotky

• Klikněte v prohlížeči Mold Design pod uzlem Blokovací jednotky pravým tlačítkem na položku Boční zámek nebo Zámek polohy a potom vyberte položku Odstranit.
