Mechanismy návrhu

Představení dostupných nástrojů k vyhodnocování mechanických návrhů s pohyblivými součástmi

Mechanismus je definován jako konstrukce s jednou nebo více pohyblivými součástmi. Aplikace Inventor nabízí řadu nástrojů, které usnadňují vytváření a hodnocení mechanického návrhu.

Pomocí bloků náčrtů ve 2D náčrtu součásti můžete vytvořit schématické rozvržení mechanismu. Můžete vytvářet flexibilní vnořené bloky a aplikovat vazby náčrtu k určení kinematiky podsestavy. Z bloků náčrtů můžete odvodit soubory komponent a vytvořit další prvky pro vývoj modelů 3D. Komponenty zůstávají spojené s příslušnými odpovídajícími bloky a jsou aktualizovány tak, aby odrážely změny tvaru bloku.

Nástroje pro vyhodnocení mechanismů

Pro hodnocení mechanismu v prostředí 3D můžete použít následující nástroje:

• Pomocí animace sestavy a povolení detekce kolizí určíte přesný bod dotyku. Animujte například úhlovou vazbu a vyhodnoťte rozsah pohybu před tím, než dojde ke kontaktu.

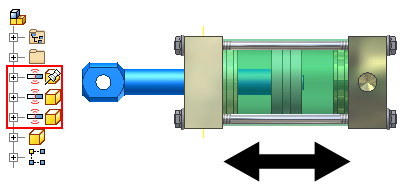

• Vytvořte dotykovou sadu a přidejte požadované členy. Pak simulujete fyzický dotyk komponent a určete rozsah pohybu.

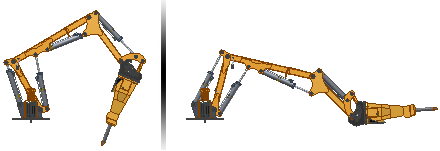

• Pomocí polohových reprezentací uložte mechanismus v různých stavech, jako je maximální a minimální dosah.

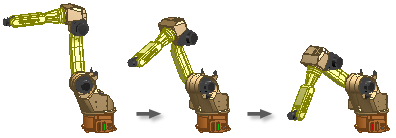

• Animujte simultánní nebo sekvenční pohyb pomocí prostředí Inventor Studio.



• Pomocí prostředí dynamické simulace vypočtěte posunutí, rychlosti, zrychlení a reakční síly bez nákladů na fyzikální prototyp.

• Pomocí prostředí pevnostní analýzy proveďte studie strukturální statické a modální pevnostní analýzy digitálního prototypu.
