Vytvoření prodloužení dělicího povrchu

Příkaz Prodloužit dělicí povrch vytvoří, upraví nebo odstraní dělicí povrch prodloužením podél tečny nebo pravidla vybrané plochy a hran.

Vytvoření dělicího povrchu prodloužením

1. Na kartě Tvárník/dutina klikněte na možnost Prodloužit dělicí povrch .

2. V dialogu vyberte tečnu nebo pravidlo Typ prodloužení.

3. V grafickém okně vyberte požadovanou plochu na plastové součásti.



4. V grafickém okně vyberte požadované hrany na plastové součásti. V případě potřeby lze vybrat možnost Automatický řetěz hran.

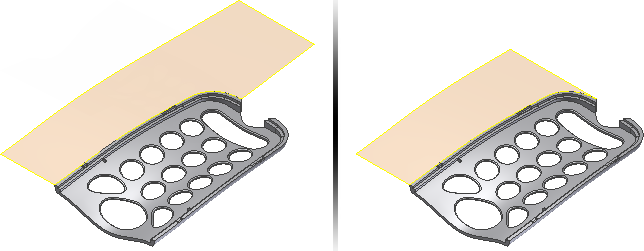

5. Chcete-li vytvořit dělicí povrch, klikněte na možnost Použít. Následující obrázek zobrazuje tečný povrch napravo a povrch podle pravidla nalevo.



Úprava prodlouženého dělicího povrchu

1. V prohlížeči návrhu formy v části Dělicí povrchy klikněte pravým tlačítkem na uzel Prodloužený dělicí povrch a potom klikněte na možnost Upravit prvek.
2. Upravte parametry v dialogu Prodloužit dělicí povrch.
3. Volitelně vyberte novou plochu a hrany na součásti.
4. Klikněte na tlačítko OK.

Odstranění prodlouženého dělicího povrchu

• V prohlížeči návrhu formy v části Dělicí povrchy klikněte pravým tlačítkem na uzel Prodloužený dělicí povrch a potom klikněte na možnost Odstranit.
