Práce s výřezy v plechu

Je možné určit kolmé vyříznutí nebo vyříznutí napříč ohybem. Také lze do náčrtu promítnout rozvinutou geometrii.

Co je nového: 2025

Pro usnadnění práce můžete v náčrtu také promítnout rozvinutou geometrii.

Rozvinout geometrii náčrtu pro prvek řezu

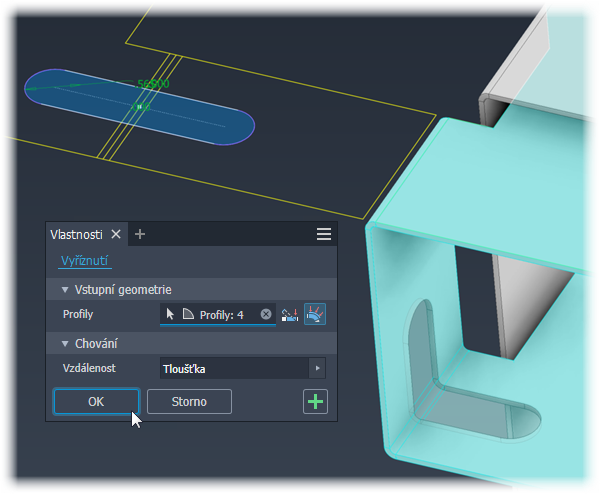

Při vytváření náčrtu profilu, který bude použit pro prvek řezu zajišťující vyříznutí napříč ohyby, je užitečné mít v náčrtu promítnutou rozvinutou geometrii. Tento příkaz promítne rozvinutou plochu spolu s čárami ohybu, které můžete použít ke kótování náčrtu.

1. Chcete-li začít náčrt, vyberte rovinnou plochu.
2. Použijte příkaz Promítnout rozvin (umístěný spolu s příkazy Geometrie projektu a Promítnout říznuté hrany) a vyberte plochy vedle původně vybrané plochy náčrtu.
3. Použijte možnost náčrtu Zobrazit v řezu k odebrání geometrie ohnutého modelu z roviny náčrtu.

Použití vyříznutí napříč ohyby

1. Na pásu karet klikněte na kartu Plech panel Modifikovat Vyříznutí .

2. Na panelu vlastností je v části Vstupní geometrie aktivní selektor profilu. Pokud existuje pouze jeden profil, vybere se automaticky.

   • Pokud existuje více profilů, klikněte na selektor Profily (pokud není aktivní) a poté vyberte jeden nebo více profilů pro vyříznutí.
   • Pokud se v souboru součásti nachází více těles, klikněte na selektor Tělesa a vyberte zúčastněné těleso.

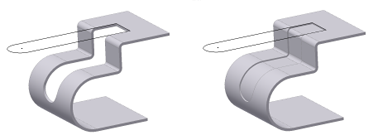

3. Vedle selektoru Profily klikněte na příkaz Vyříznout napříč ohybem. Prvek vyříznutí se vysune do zadané vzdálenosti. Tloušťka je výchozí. Prvek se zalomí přes ohyby kolmo k ovlivněným plochám, přičemž se zachovají parametry geometrie náčrtu. V rozvinu vyříznutí odpovídá profilu náčrtu.

4. Klikněte na tlačítko OK nebo Použít, pokud jsou potřeba další prvky vyříznutí a profily jsou připraveny.

Použití vyříznutí kolmo k ploše náčrtu

1. Na pásu karet klikněte na kartu Plech panel Modifikovat Vyříznutí .

2. Na panelu vlastností je v části Vstupní geometrie aktivní selektor profilu. Pokud existuje pouze jeden profil, vybere se automaticky.

   • Pokud existuje více profilů, klikněte na selektor Profily (pokud není aktivní) a poté vyberte jeden nebo více profilů pro vyříznutí.
   • Pokud se v souboru součásti nachází více těles, klikněte na selektor Tělesa a vyberte zúčastněné těleso.

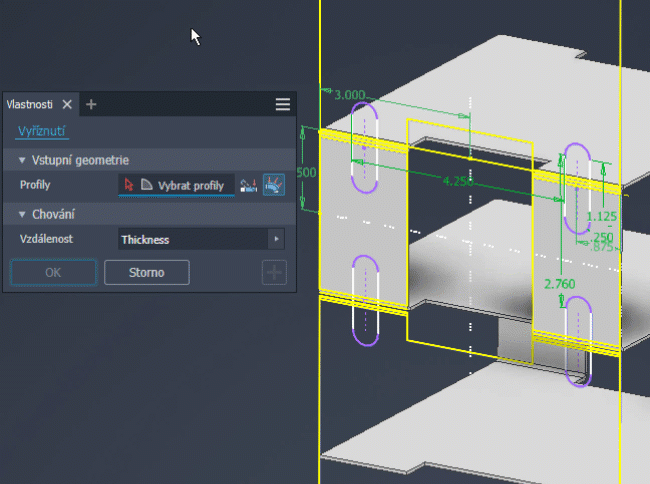

3. Vedle selektoru Profily klikněte na příkaz Vyříznout kolmo.

4. V části Chování vyberte možnosti potřebné k vytvoření požadovaného prvku vyříznutí:

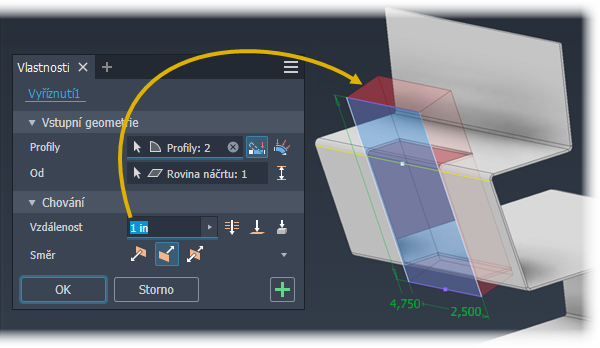

   • Vzdálenost. Stanoví hloubku vyříznutí. Ve výchozí metodě se vyříznutí vytvoří kolmo k náčrtové rovině. Vpravo od pole Vzdálenost klikněte na metodu, kterou chcete použít k definování vzdálenosti. Náhled výsledku prvku vyříznutí se zobrazí červeně.

     • Určete vzdálenost prvku vyříznutí.

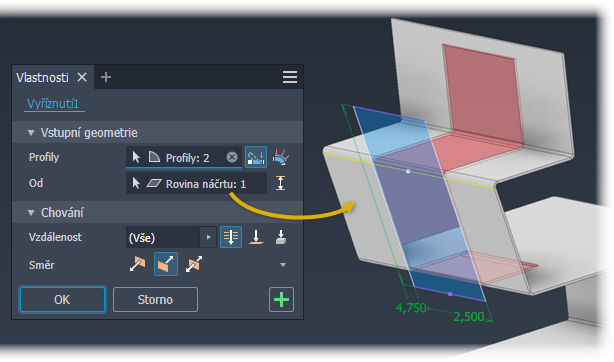

     • Skrze vše: Vysune profil přes všechny prvky a náčrty v určeném směru.

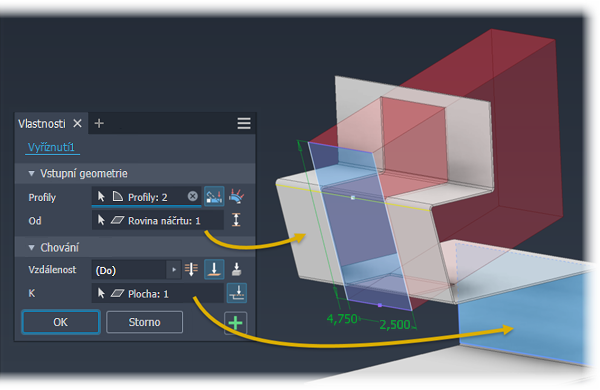

     • K: Vysune profil vyříznutí k vybrané ploše nebo pracovní rovině. (Vyříznutí můžete ukončit na ploše, která přesahuje rovinu ukončení.) V sestavě to může být plocha nebo rovina na jiné součásti. Určete, zda má řez přesahovat vybranou plochu.

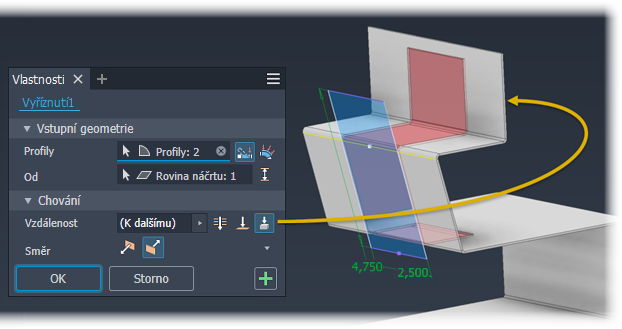

     • K dalšímu: Vybere další možnou plochu nebo rovinu pro ukončení vysunutí v určeném směru. Tento selektor slouží k výběru tělesa nebo povrchu, na kterém bude vyříznutí ukončeno, a určení směru.



     • Další způsoby určení vzdálenosti jsou dostupné na plovoucím panelu selektoru a patří mezi ně:

       • Odměřit. Jako tloušťka vyříznutí se použije vzdálenost definovaná dvěma body nebo hranou.
       • Vybrat kótu prvku. Zobrazí kóty pro vybraný prvek. Jako tloušťku vyříznutí použije vzdálenost určenou vybranou kótou.
       • Výpis parametrů. Zobrazí seznam definovaných parametrů v souboru. Jeden z nich lze vybrat jako tloušťku vyříznutí.

5. Směr určuje náčrtová rovina. Existují různé možnosti směru náčrtové roviny:

   • . Obrátí směr řezu z výchozího nastavení. Tato možnost je užitečná při vytváření náčrtu řezu v referenční rovině. Pokud je náčrt vytvořen na ploše plechu, není odebrán žádný materiál.

   • . Odstraní materiál z roviny vybraného náčrtu směrem k tloušťce materiálu součásti. Jedná se o výchozí směr.

   • . Definuje náčrt řezu jako středovou rovinu tloušťky vyříznutí. Tato možnost je užitečná, když je náčrt vyříznutí vytvořen v příslušným způsobem umístěné referenční rovině.

     Tip: Pokud se nezobrazí náhled prvku vyříznutí, zkuste vybrat jinou možnost směru.

Vyříznutí mezi dvěma plochami

1. Klikněte na selektor Profily (pokud již není aktivní) a vyberte jeden nebo více profilů.

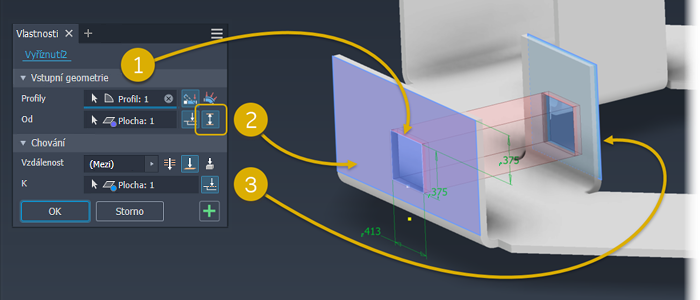

2. Vpravo od selektoru „Od“ klikněte na možnost Mezi a vyberte počáteční plochu prvku vyříznutí. Parametr Vzdálenost se aktualizuje a bude vidět, že je vybrána možnost Mezi.

   Poznámka: Pokud není plocha „Od“ v přímé linii s profilem vyříznutí, zapne se možnost prodloužení plochy k počátečnímu prvku.

3. Pokud není aktivní, klikněte na selektor „K“ a poté vyberte plochu, na které bude prvek vyříznutí ukončen.

   Poznámka: Pokud není plocha „K“ v přímé linii s profilem vyříznutí, zapne se možnost prodloužení plochy ke koncovému prvku.

4. Kliknutím na tlačítko OK vytvořte prvek vyříznutí.
