Společný počátek modelování

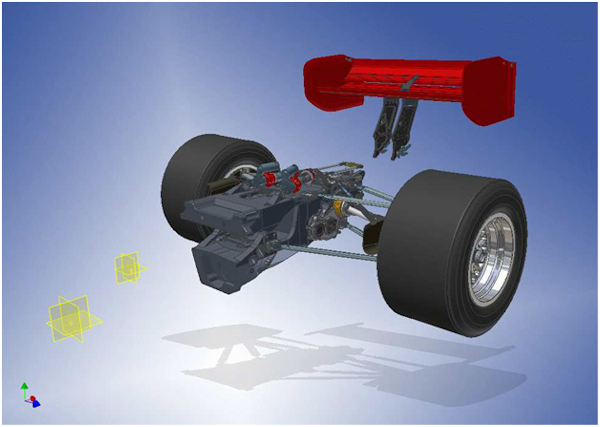

Společný počátek modelování odkazuje na způsob, jakým jsou komponenty spojeny vazbami do sestavy. Komponenty jsou svázány s počátkem sestavy nebo jednoduchou sadou pracovní geometrie. Společný počátek modelování se často používá v automobilovém průmyslu.

Společný počátek modelování můžete použít také později v procesu návrhu. Komponenty jsou svázány dohromady tradičními způsoby. Tyto vazby jsou odstraněny později. Nové vazby lze použít pomocí počátku sestavy a možností Předvídat odsazení.

Výhody

• Vazby nejsou závislé na geometrii komponent. Proto změny geometrie neovlivňují vazby.
• Sestavu lze rozdělit na menší prvky, což usnadňuje spolupráci.
• Lze snadno využít zjednodušených komponent.

Nevýhody

• Změny geometrie musí být považovány za relativní vzhledem k počátku sestavy, aby bylo možné určit správné umístění.
• Nelze simulovat pohyb na základě vazeb.

Příkazy aplikace Inventor

• Konstrukční geometrie a USS
• Možnost Předvídat posun pro vazby
• Potlačení vazeb
