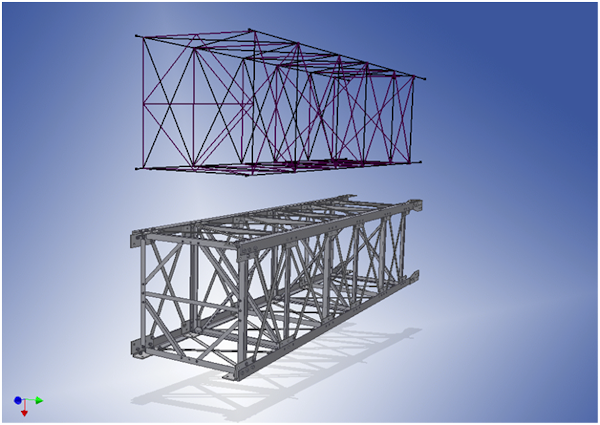

Skeletové modelování

V metodě skeletového modelování umístíte všechny známé faktory do souboru kostry. Soubor potom můžete použít jako základ pro většinu podsestav a součástí, které tvoří sestavu.

Metodu skeletového modelování lze při práci na sestavě použít bez ohledu na to, zda jste v plném, nebo expresním režimu.

Soubor kostry může obsahovat libovolný typ prvku v libovolné kombinaci. Zde jsou uvedeny typické informace vytvořené v souboru kostry:

• Náčrty: V náčrtech je obsažena koncepce konečného produktu. Lze je použít jako rozvržení různých oblastí sestavy.
• Pracovní geometrie: Jsou zde určeny důležité body připojení, axiální směry a pracovní roviny, které definují úrovně sestavy.
• Parametry: Pomocí parametrů jsou určeny důležité hodnoty pro velikost součásti, úhly umístění a další známé hodnoty používané v návrhu.
• Tělesa: Pomocí těles jsou určeny objemy konečné sestavy jako jedné součásti nebo objemy podoblastí návrhu.

Výhody

• Jednoduché vytvoření sestavy nebo komponenty
• Jednoduchá úprava návrhu
• Reference na společná připojení nebo kritická umístění z jednoho souboru
• Skeletové modelování můžete použít i v expresním režimu. Tato metoda je obzvlášť užitečná u modelů velkých sestav.

Nevýhody

• Mírné zvýšení objemu dat
• Je zapotřebí vytvářet další náčrty kostry.

Příkazy aplikace Inventor, které se běžně používají u skeletového modelování

• Bloky náčrtů
• Vazby náčrtu
• Vytvořit součást
• Vytvořit komponenty
• Odvodit
• Adaptivita
