Práce se styly šraf

Úpravy stylu šrafy, nastavení výchozích úhlů otočení, mapování materiálů do šrafovacích vzorů a přerušení šrafování okolo poznámek

Šrafování ve výkresech řídí nastavení normy a stylu šrafování.

Styly šrafování určují atributy šraf, například jejich vzor a měřítko. Upravíte-li styl šrafování, změní se všechny existující objekty šrafování používající daný styl (zachována zůstanou pouze vaše přepsání).

Styl šrafování se přiřazuje k objektu Šrafování řezu a k objektu Šrafování náčrtu ve výchozím nastavení objektu. Styl šrafování se poté používá při vytváření řezu nebo šrafování náčrtu.

Norma definuje výchozí šrafovací vzor materiálu a přednastavené hodnoty pro úhel šrafování řezu. Obě tyto vlastnosti řídí šrafování v pohledech řezu a v dalších typech zobrazení řezů.

Úprava stylu šraf

Výchozí atributy šrafování řezů a šrafování náčrtů můžete nastavit upravením stylu šrafování.

1. Kliknutím na kartu Správa panel Styly a normy Editor stylů otevřete Editor stylů a norem.

2. V seznamu stylů rozbalte Šrafování a klikněte na jeden z uvedených stylů šrafování.

   Tip: Chcete-li vytvořit styl šrafování, klikněte na možnost Nový a určete název nového stylu.

3. Na panelu Styl šrafování nastavte atributy šrafování:

   • V seznamu Vzor vyberte vzor.
   • Nastavte úhel, měřítko a posun vzoru.
   • Chcete-li vytvořit kopii šrafování otočenou o 90 stupňů, klikněte na možnost Dvojité.
   • V případě potřeby přidejte komentář

4. Přidání šrafovacího vzoru do seznamu:

   • V seznamu Vzor vyberte položku Další.
   • V dialogu Výběr šrafovacího vzoru vyberte možnost Nabízené a do seznamu Vzor přidejte vzor šrafování.
   • Vyberte vzor šrafování, který chcete používat jako výchozí vzor ve stylu šrafování.
   • Kliknutím na tlačítko OK zavřete dialog Vybrat šrafovací vzor.

5. Načtení šrafovacích vzorů z externího souboru PAT:

   • V seznamu Vzor vyberte položku Další.
   • V dialogu Výběr šrafovacího vzoru klikněte na možnost Načíst.
   • Kliknutím na tlačítko Složky rozpadu v dialogu Načtení šrafovacích vzorů si zobrazte dialog Vybrat soubor šrafovacího vzoru.
   • V dialogu Vybrat soubor šrafovacího vzoru vyhledejte soubor PAT, vyberte jej a klikněte na možnost Otevřít. V dialogu Načtení šrafovacích vzorů se zobrazí platné vzory šrafování z vybraného souboru PAT.
   • Vyberte jeden nebo více šrafovacích vzorů a načtěte je kliknutím na možnost OK.
   • V dialogu Vybrat soubor šrafovacího vzoru vyberte možnost Nabízené a přidejte šrafovací vzory do seznamu Vzor dialogů týkajících se šrafování.
   • Vyberte vzor šrafování, který chcete používat jako výchozí vzor ve stylu šrafování.
   • Kliknutím na tlačítko OK zavřete dialog Vybrat šrafovací vzor.

6. Stiskem tlačítka Uložit uložte změny do aktuálního dokumentu a potom stiskem tlačítka Hotovo uzavřete dialog.

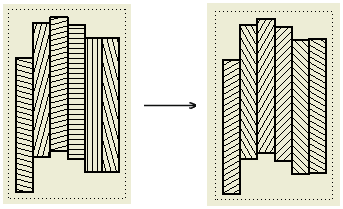

Nastavení výchozích úhlů otáčení šrafovacích vzorů v řezech

Výchozí úhly šrafování řezu pro pohledy řezu jsou určeny na kartě Obecné panelu Styl normy. Konečné otočení šrafování v řezu se skládá z výchozího úhlu šrafování řezu a úhlu otáčení nadefinovaného ve stylu šrafování.

1. Kliknutím na kartu Správa panel Styly a normy Editor stylů otevřete Editor stylů a norem.

2. V seznamu stylů rozbalte Šrafování a klikněte na jeden z uvedených stylů šrafování.

3. Na kartě Obecné okna Norma vyberte v seznamu Přednastavené hodnoty možnost Úhel šrafování řezu.

4. Upravte seznam úhlů otáčení. Kliknutím na možnost Nový přidejte do seznamu úhel otáčení. Kliknutím na položku Odstranit odstraňte úhel otáčení ze seznamu.

   Poznámka: Úhly v seznamu Přednastavené hodnoty používají jako jednotku úhlové stupně. V dialogu Přidat nový úhel šrafování můžete určit jednotku zadáním stupňů nebo radiánů. Po kliknutí na možnost OK nebo Použít v dialogu Přidat nový úhel šrafování se hodnoty v radiánech automaticky převedou na stupně.

5. Kliknutím na tlačítko Uložit provedené změny uložte a kliknutím na tlačítko Hotovo zavřete Editor stylů a norem.

Mapování materiálů do šrafovacích vzorů

Mapování mezi materiály a šrafovacími vzory určuje šrafovací vzory v řezech. Pokud není pro daný materiál určen žádný šrafovací vzor, použije se šrafovací vzor z aktuálního šrafovacího stylu.

1. Kliknutím na kartu Správa panel Styly a normy Editor stylů otevřete Editor stylů a norem.

2. V seznamu stylů otevřete okno Norma a klikněte na jednu z uvedených norem.

3. V okně Norma klikněte na kartu Výchozí šrafovací vzor materiálu.

4. V seznamu Výchozí styl šrafování vyberte výchozí styl šrafování pro nový materiál doplněný do mapování.

5. V mapovací tabulce vytvořte seznam materiálů:

   • Materiály importujete ze souborů součástí (kliknutím na tlačítko Ze souboru...), nebo z knihovny materiálů (kliknutím na tlačítko Z knihovny).

     Tip: Změňte Výchozí vzor šrafování, aby odpovídal vzoru šrafování požadovanému pro importované materiály.

   • Přidejte ručně materiály do seznamu: klikněte na poslední řádek tabulky a zadejte název materiálu.

   • Chcete-li materiál přejmenovat, vyberte odpovídající řádek a zadejte nový název materiálu.

   • Chcete-li materiál z tabulky mapování odstranit, vyberte materiál, pravým tlačítkem klikněte do pole a klikněte na možnost Odstranit.

6. Mapování materiálů do šrafovacích vzorů:

   • Chcete-li změnit mapování materiálu, klikněte do pole Šrafovací vzor a ze seznamu vyberte nový šrafovací vzor.
   • Chcete-li změnit mapování u několika materiálů najednou, proveďte vícenásobný výběr pomocí kláves Ctrl nebo Shift. Poté klikněte na pole Šrafovací vzor odpovídající jednomu z vybraných materiálů a v seznamu vyberte nový šrafovací vzor.

7. Stiskem tlačítka Uložit uložte změny do aktuálního dokumentu a potom stiskem tlačítka Hotovo uzavřete dialog.

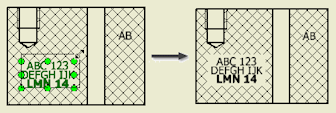

Přerušení šrafování okolo poznámek ve výkresu

Výběrem možnosti Oříznutí šrafování na kartě Výkres dialogu Nastavení dokumentu můžete přerušit šrafování kolem poznámek výkresu v pohledu řezu.

Poznámky:

• Chcete-li umožnit oříznutí kolem uživatelem definovaných značek, vyberte možnost Oříznutí značky pro jednotlivé výskyty značek.
• Oříznutí šrafování není možné pro dílčí základny a v izometrických pohledech.
