Rozdělení, oříznutí a prodloužení křivek

Rozdělení křivek

Příkaz Rozdělit ve 2D náčrtu rozdělí vybranou křivku k nejbližší protínající křivce a zachová přitom kóty. Oba segmenty rozdělení zdědí vodorovné, svislé, rovnoběžné, kolmé i kolineární vazby originálu. Stejné a symetrické vazby budou v případě potřeby přerušeny.

Příkaz Rozdělit ve 3D náčrtu rozdělí čáru, oblouk nebo spline k průsečíku s plochou, pracovní rovinou nebo povrchem.

Rozdělení poblíž středu křivky ovlivní koncový bod, který je nejblíže kurzoru. Když je k dispozici více průsečíků, aplikace Inventor vybere nejbližší z nich.

1. V náčrtu klikněte na kartu Náčrt panel Upravit Rozdělit .
2. V grafickém okně přesuňte kurzor na křivku a pozastavením kurzoru zobrazte náhled rozdělení.
3. Kliknutím křivku rozdělte.
4. (Volitelné) Kliknutím pravým tlačítkem přepněte na příkaz Oříznout nebo Prodloužit nebo kliknutím vytvořte další rozdělení.
5. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.

Oříznutí křivek

Příkaz Oříznout ve 2D náčrtu umožňuje oříznout křivku k nejbližším protínajícím se křivkám nebo oříznout vybranou geometrii, která je definována ohraničením geometrie. Oříznutí vytvoří vazbu totožnosti mezi koncovým bodem oříznuté křivky a hraničními křivkami.

Příkaz Oříznout ve 3D náčrtu ořízne křivky k průsečíku s plochou, pracovní rovinou nebo povrchem.

1. Klikněte v náčrtu na kartu Náčrt panel Upravit Oříznout kartu (2D) nebo 3D náčrt panel Upravit Oříznout (3D).

2. V grafickém okně přesuňte kurzor na křivku a pozastavením kurzoru zobrazte náhled oříznutí.

3. Kliknutím křivku ořízněte.

   Poznámka: Pokud vyberete křivku bez fyzických či virtuálních průsečíků, příkaz Oříznout křivku odstraní.

4. (Volitelné) Kliknutím pravým tlačítkem přepněte na příkaz Rozdělit nebo Prodloužit nebo kliknutím ořízněte další křivky.

5. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.

   Tip: Chcete-li dočasně přepnout na příkaz Prodloužit, stiskněte klávesu SHIFT, vyberte křivku nebo křivky, které chcete prodloužit, a poté klávesu SHIFT uvolněte.

Oříznutí geometrie definováním hranic (2D náčrty)

1. Klikněte v náčrtu na kartu Náčrt panel Upravit Oříznout .
2. Stisknutím klávesu CTRL vyberte geometrii (nikoli segment křivky).
3. Uvolněte klávesu CTRL.
4. V případě potřeby vyberte další geometrii k oříznutí.
5. V grafickém okně pozastavte kurzor na křivce, zobrazte náhled oříznutí a poté kliknutím oříznutí dokončete.
6. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.

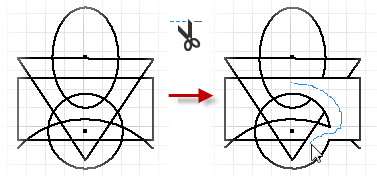

Dynamické oříznutí křivek (2D náčrty)

1. Klikněte ve 2D náčrtu na kartu Náčrt panel Upravit Oříznout .

2. V grafickém okně podržte levé tlačítko myši a přemístěte kurzor na náčrt.

   Aplikace Inventor ořízne všechny čáry a křivky, přes které kurzor přejede.

3. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.

Prodloužení křivek

Příkaz Prodloužit ve 2D náčrtu prodlouží křivku k nejbližší protínající křivce nebo prodlouží vybranou geometrii, která je definována ohraničením geometrie. Prodloužení vytvoří vazbu totožnosti mezi koncovým bodem prodloužené křivky a hraničními křivkami.

Příkaz prodloužit ve 3D náčrtu prodlouží křivky k průsečíku s plochou, pracovní rovinou nebo povrchem.

1. Klikněte v náčrtu na kartu Náčrt panel Upravit Prodloužit kartu (2D) nebo 3D náčrt panel Upravit Prodloužit (3D).

2. V grafickém okně přesuňte kurzor na křivku a pozastavením kurzoru zobrazte náhled prodloužení.

3. Kliknutím křivku prodlužte.

4. (Volitelné) Kliknutím pravým tlačítkem přepněte na příkaz Rozdělit nebo Oříznout nebo kliknutím prodlužte další křivky.

   Tip: Chcete-li dočasně přepnout na příkaz Oříznout, stiskněte klávesu SHIFT, vyberte křivku nebo křivky, které chcete oříznout, a poté klávesu SHIFT uvolněte.

5. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.

Prodloužení geometrie definováním hranic (2D náčrty)

1. Klikněte v náčrtu na kartu Náčrt panel Upravit Prodloužit .
2. Stisknutím klávesu CTRL vyberte geometrii (nikoli segment křivky).
3. Uvolněte klávesu CTRL.
4. V případě potřeby vyberte další geometrii, kterou chcete prodloužit.
5. V grafickém okně pozastavte kurzor na křivce, zobrazte náhled prodloužení a poté kliknutím prodloužení dokončete.
6. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.

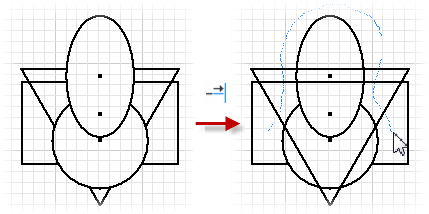

Dynamické prodloužení křivek (2D náčrty)

1. Klikněte v náčrtu na kartu Náčrt panel Upravit Prodloužit .

2. V grafickém okně podržte levé tlačítko myši a přemístěte kurzor na náčrt.

   Aplikace Inventor prodlouží všechny čáry a křivky, přes které kurzor přejede.

3. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo, stiskněte klávesu ESC nebo vyberte jiný příkaz.
