Dialog Příruba – reference

Vytvoří přírubu přidáním plochy plechu a ohybu k hraně nebo ke smyčce hrany na existující ploše.

Pokud nezměníte možnosti parametrů základních tvarů, bude příruba vytvořena s výchozím nastavením rozvinu, ohybu a rohu.

Přístup

Pás karet: karta Plech panel Vytvořit Příruba

Karta Tvar

Určuje hrany, úhel, poloměr, výšku, základnu, od které je výška měřena, a polohu ohybu vůči hraně.

Hrany

Vybere jednu nebo více hran, na které bude použita příruba, nebo případně všechny hrany definované smyčkou hran kolem vybrané plochy.

Hrana

Určuje jednu nebo více jednotlivých hran, na které je použita příruba.

Smyčka

Určuje smyčku hran a použije přírubu na všechny hrany vybrané smyčky.

Úhel obruby

Možnost Hodnota: Definuje úhel příruby vzhledem k ploše obsahující vybrané hrany. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty. Možnost Podle reference: Definuje úhel příruby odpovídající vybrané ploše nebo rovině.

Poloměr ohybu

Definuje poloměr ohybu mezi obrubou a plochou obsahující vybrané hrany. Tato hodnota se vrátí k výchozímu parametru systému s názvem PoloměrOhybu, který je definován v dialogu Styly plechu. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty.

Rozsah výšky

Určuje, zda budete výšku příruby definovat podle určité vzdálenosti, nebo výběrem geometrie Do.

Možnost Do používá k výpočtu ukončení následující metodu.

Vzdálenost mezery
Referenční bod
Vypočítaná vzdálenost
Rovina rovnoběžná se základní rovinou
Základní rovina

U výšky příruby zadejte hodnotu a potvrďte číselné položky, vzorce, parametry nebo naměřené hodnoty. Můžete také vybrat geometrii a později zadat hodnotu odsazení. Tím umožníte, aby příruba byla určena polohou další geometrie v součásti.

Tip: Chcete-li povolit dynamické přetažení výšky příruby v grafickém okně, klikněte v poli Vzdálenost možnosti Rozsah výšky.

Obrátit směr: Je k dispozici v případě, kdy je určená výška definována jako vzdálenost.

Poznámka: Možnost Obrátit směr používá hranu, která je proti vybrané hraně, při zachování všech ostatních vstupních parametrů příruby.

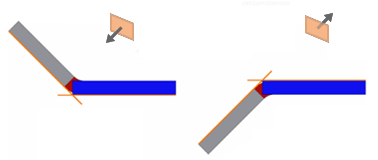

Následující ilustrace znázorňuje výsledky po výběru možnosti Obrátit směr.

Možnosti výškového údaje

Z průsečíku dvou vnějších ploch

Změří výšku příruby od průsečíku vnějších ploch. Na následující ilustraci označuje oranžová čára vnější plochy.

Z průsečíku dvou vnitřních ploch

Změří výšku příruby od průsečíku vnitřních ploch. Na následující ilustraci označuje oranžová čára vnitřní plochy.

Od tečné roviny

Změří výšku příruby rovnoběžně s plochou příruby a tečně k ohybu. Na následující ilustraci označuje oranžová čára tečnu ohybu kolmou na plochu příruby.

Zarovnané/ortogonální

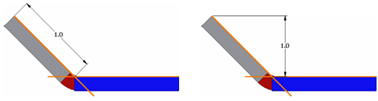

Určuje, zda je měření výšky zarovnáno s plochou příruby, nebo je ortogonální k základní ploše. Stisknutím ovládacího prvku povolíte ortogonální režim. Na následující ilustraci je měření nalevo zarovnané a měření napravo je ortogonální.

Možnosti úhlu příruby

Chcete-li zadat hodnotu úhlu, vyberte možnost Podle hodnoty. Chcete-li úhel nastavit tak, aby odpovídal výběru rovinné plochy, rovinného povrchu, roviny počátku nebo pracovní roviny, vyberte možnost Podle reference.

Možnosti polohy ohybu

Určuje, kam umístit ohyb vzhledem k rozsahu plochy obsahující vybrané hrany nebo plochy.

Uvnitř referenční roviny

Umístí vnější plochu příruby tak, aby zůstala uvnitř mezí plochy, která náleží vybrané hraně nebo ploše. Na následující ilustraci označuje oranžová čára způsob umístění ohybu vzhledem k vnější ploše a vybrané hraně.

Podle reference:

Ohyb z přilehlé plochy

Zahájí ohyb na hraně vybrané plochy. Na následující ilustraci označuje oranžová čára počátek ohybu příruby. Není k dispozici, pokud je úhel příruby nastaven na možnost Podle reference.

Vně referenční roviny

Umístí vnitřní plochu příruby tak, aby zůstala vně mezí plochy, která náleží vybrané hraně nebo ploše. Na následující ilustraci označuje oranžová čára způsob umístění ohybu vzhledem k vnitřní ploše a vybrané hraně.

![](../../images/ icon_smd_bp4.png) Tečně k přilehlé ploše

Umístí ohyb tečně k vybrané hraně. V níže uvedené ilustraci oranžová čára označuje stav tečnosti ohybu kolmou vůči zvolené hraně. Není k dispozici, pokud je úhel příruby nastaven na možnost Podle reference.

(Další)

Určuje meze příruby.

Hrana

Vytvoří přírubu v plné délce hrany vybrané plochy.

Šířka

Vytvoří přírubu určité šířky v zadaném odsazení z jednoho vybraného vrcholu, pracovního bodu, pracovní roviny nebo rovinné plochy na hraně existující plochy. Můžete určit, že příruba bude vycentrována podle určité šířky ve středu zvolené hrany.

Odsazení

Vytvoří přírubu odsazenou od dvou vybraných vrcholů, pracovních bodů, pracovních rovin nebo rovinných ploch na hraně existující plochy.

Od/do

Vytvoří přírubu s šířkou určenou výběrem existující geometrie součásti (vrcholy, pracovní body, pracovní roviny nebo rovinné plochy protínající definující hranu), která přírubu definuje v mezích od do.

Stará metoda

Tato možnost není ve výchozím nastavení zaškrtnuta v součástech vytvořených pomocí verze R2009 nebo novější. Po jejím zaškrtnutí tato možnost vypne novou funkci, která poskytuje více možností ovládání polohy a měření ohybu. Při úpravách prvků příruby v plechových součástech vytvořených ve verzích starších než R2009 bude tato možnost implicitně zaškrtnuta. Tento prvek můžete upravovat pomocí ovládacího prvku, který byl při vytváření daného prvky aktivní. Chcete-li získat plnou kontrolu, poskytovanou aktuální verzí, zrušte tuto možnost.
