Práce s prvky ohybu plechu

Můžete přidat, upravit a odstranit ohyby.

Prvky ohybu mohou spojit plochy plechu, které se nedotýkají. Výběrem hran existujících prvků plechu přidáte materiál do modelu za použití poloměru ohybu a tloušťky materiálu definované stylem plechu.

Plochy budou prodlouženy v souladu s výchozím (nebo vybraným) poloměrem ohybu. Jestliže jsou plochy rovnoběžné ale ne koplanární, je možné přidat dvojitý ohyb. V závislosti na vzdálenosti mezi plochami jsou ohyby oříznuty tak, aby byly tečné, nebo se mezi dvěma ohyby vytvoří nová plocha.

Prvek příruby nebo profilového ohybu v plechové součásti může obsahovat libovolný počet ohybů.

Při tvorbě ohybu plechu lze výchozí styly plechu přepsat v dialogu Ohyb. Tato nastavení obsahují údaje o způsobu rozvinutí a nastavení tvaru ohybu mezi plochami.

Přidání ohybu na plochu plechu

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Ohyb .

2. Vyberte hranu modelu na každé ploše plechu.

3. Volitelně zadejte na kartě Tvar jednu z následujících možností prodloužení ohybu:

   • Prodloužit ohyb zarovnaný k profilu. Prodlouží materiál podél ploch na straně hran spojených ohybem místo kolmého prodloužení k ose ohybu. Tato možnost je užitečná v případě, že nejsou boční hrany plochy kolmé. Na následujících obrázcích je vytvořen stejný ohyb pomocí jednotlivých možností. První obrázek znázorňuje rozšíření ohybu zarovnané k boční ploše. Porovnejte oblasti rozvinu na obou stranách zóny ohybu.

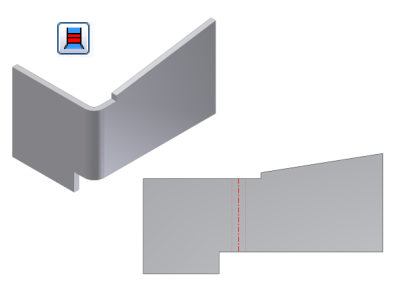

   • Prodloužit ohyb kolmo k bočním plochám. Prodlouží materiál kolmo k boční ploše (výchozí), jak je znázorněno na následujícím obrázku. Všimněte si oblasti rozvinu na obou stranách zóny ohybu a porovnejte ji se stejnou oblastí u rozvinu zobrazeného na předchozím obrázku.



4. Potvrďte výchozí poloměr ohybu určený aktivním stylem plechu nebo v rozevíracím seznamu klikněte na položky Odměřit, Zobrazit kóty nebo Výpis parametrů a zadejte jinou hodnotu.

Přidání dvojitého ohybu na plochu plechu

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Ohyb .

2. Vyberte hranu modelu na každé ploše plechu.

3. Zadejte poloměr ohybu, pokud je odlišný od výchozího nastavení součásti.

   Kliknutím na šipku zvolte Míra, Zobrazit kóty nebo Výpis parametrů a zadejte jinou hodnotu.

4. Jestliže jsou plochy rovnoběžné ale ne koplanární, zapněte jednu z následujících voleb dvojitého ohybu:

   • Pevné hrany
   • 45 stupňů
   • Plný poloměr
   • 90 stupňů
   • Obrátit pevnou hranu

5. Stiskem tlačítka Použít pokračujte v přidávání ohybů nebo stiskem tlačítka OK uzavřete dialog.

Úprava ohybů v plechových součástech

1. Klikněte na symbol Úpravy ohybu vašeho vybraného ohybu.

2. V dialogu Úprava ohybu klikněte v rozevíracím seznamu typu na možnost Meze šířky a podle potřeby upravte parametry mezí šířky vzhledem k vybranému typu šířky:

   • Hrana. Obnoví celou hranu, která byla dříve definována pomocí možnosti Šířka, Odsazení nebo Od/do.
   • Šířka. Klikněte na možnost Centrovaný nebo Odsazení a zadejte hodnotu. Možnost Centrovaný, která je použita jako výchozí, zadá šířku na vybrané hraně. Možnost Odsazení odsadí určenou šířku od vybrané plochy (vrchol, pracovní rovina nebo pracovní bod) na definované Odsazení 1 a Odsazení 2. Můžete zadat hodnotu nebo obrátit odsazení na opačnou stranu výběru.
   • Od/do. Vyberte možnost od plochy nebo k ploše (vrchol, pracovní rovina nebo pracovní bod).

Obnovení všech ohybů v prvku plechu na výchozí

• V prohlížeči pod prvkem, který obsahuje upravené ohyby, klikněte pravým tlačítkem myši na uzel ohybu a klikněte na možnost Obnovit všechny ohyby.
