Přidání zaoblení rohu na plochu plechu

Co je nového: 2026

Můžete přidat zaoblení rohu na vnitřní i vnější rohy a vytvořit zaoblení o různé velikosti v jediné operaci.

Všechna zaoblení a zakulacení vytvořená v jedné operaci jsou jedním konstrukčním prvkem.

1. Na pásu karet klikněte na kartu Plech panel Modifikovat Zaoblení rohu .

   Příkaz se spustí s nastavenou Prioritou výběru na paletě nástrojů pro hrany a výchozí hodnotou poloměru rohu.

2. Chcete-li změnit prioritu výběru, na paletě nástrojů určete prioritu výběru volbou z možností Priorita hrany nebo Priorita prvku.

   • Priorita hrany. Vyberte jednu nebo více hran, u kterých je požadován roh. K urychlení výběru můžete použít výběr v okně. (Výchozí)
   • Priorita prvku. Vybere všechny rohy prvku kromě těch, které vznikají průnikem prvku a jiných ploch plechu.

3. Zadejte poloměr pro první sadu rohových hran. Případně vyberte v rozevíracím seznamu dříve použitou velikost nebo metodu. Kliknutím změňte poloměr a potom zadejte novou hodnotu.

4. V grafickém okně vyberte hrany nebo prvky, které mají mít zaoblení rohů stejné velikosti.

   Ve skupině Sady výběru se v části Sady rohových hran zobrazí vybrané hrany.

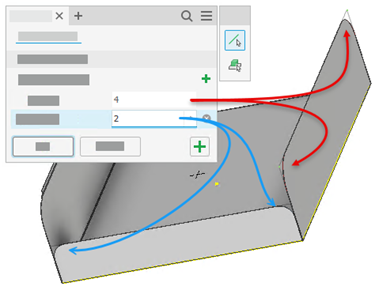

5. Můžete mít více sad, každou s jinou velikostí. Kliknutím na tlačítko Přidat sadu rohových hran vpravo od položky Sady rohových hran začněte vytvářet novou sadu výběru.

   Vyberte všechny požadované hrany se zadaným poloměrem prvku. Pro jinou velikost v rámci stejného prvku přidejte novou sadu rohových hran.

6. V grafickém okně vyberte hrany modelu, které reprezentují rohy stejné velikosti. Je podporován výběr v okně.

7. Zadejte jiný poloměr.

8. Volitelně můžete prvek podle potřeby přejmenovat kliknutím na název v drobečkové navigaci v horní části.

9. Kliknutím na tlačítko OK úlohu dokončíte. Chcete-li pokračovat ve vytváření zaoblení rohů, klikněte na tlačítko Použít a vytvořit.
