Vytvoření polohové reprezentace základny formy
Soubor sestavy má polohovou reprezentaci pojmenovanou jako Primární. Ta reprezentuje výchozí stav sestavy. Při vytváření polohové reprezentace se zkopíruje primární reprezentace.

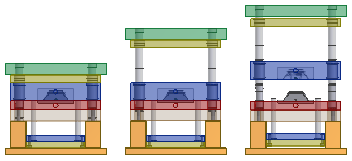

Při vložení základny formy dojde k vytvoření následujících polohových reprezentací:
- Produkt otevřen,
- Vyhození,
- Zavřít,
- Volné přetažení.
Pomocí polohových reprezentací lze vyhodnotit základnu formy v různých polohách.
Otevřete sestavu nejvyšší úrovně, která obsahuje aktuální základnu formy.
V prohlížeči modelu kliknutím rozbalte složku Representations.
Klikněte pravým tlačítkem na položku Poloha a vytvořte polohovou reprezentaci nebo klikněte pravým tlačítkem na existující (ale ne primární) polohovou reprezentaci a vyberte možnost Aktivovat.
Sestava se překonfiguruje. Dokud nebude aktivována primární reprezentace základny formy, nebude možné provádět další úpravy modelu.
Ověřte si, jak se změny projevily na základně formy, a rozhodněte se, jaké úpravy budou kvůli přizpůsobení různým polohám nutné.
- Zkontrolujte, zda nedochází ke kolizím.
- Kontrolujte, zda nedochází k porušení vybrání.
Můžete také aktivovat reprezentaci Volné přetažení a zadat prostředí dynamické simulace k další analýze formy. Veškeré vazby kinematiky jsou v reprezentaci Volné přetažení potlačeny.
Aktivujte primární polohovou reprezentaci a vraťte se do sestavy nejvyšší úrovně, kde můžete provádět další úpravy a aktualizace formy.
