Přidání nebo úprava popisů zkosení ve výkresových pohledech

Úprava textových popisů, hodnot přesnosti a tolerance, formátu odkazu a dalších detailů

Pomocí příkazu Zkosení můžete přidat poznámku o zkosení do pohledu výkresu.

Poznámku zkosení můžete umístit na hranu lineárního modelu nebo čáru náčrtu. Referenční čára vyžadovaná pro výpočet zkosení musí být hrana lineárního modelu nebo čára náčrtu, která sdílí koncové body nebo protíná zkosení. Poznámky zkosení lze připojit ke zkosení pohledu a náčrtu. Hrana zkosení a referenční hrana mohou být z různých těles, modelů nebo náčrtů, ale musejí být součástí stejného pohledu. V příkladu: D1 = vzdálenost 1 D2 = vzdálenost 2 A1 = úhel 1 1 = hrana zkosení 2 = referenční hrana

Když je hrana zkosení přerušena hranicí pohledu (přerušený, částečný, řez nebo detailní pohled), poznámka zkosení je umístěna na plné hraně. Ve výchozím nastavení se odkaz připojuje k polovině viditelné hrany.

Formátování poznámky zkosení je spojeno s kótovacím stylem (a také nastavením v podstylech textu a odkazu, na které odkazuje kótovací styl).

Přidání poznámky zkosení

1. Na pásu karet klikněte na kartu Poznámka panel Popisy prvků Zkosení.

2. Ve výkresu vyberte zkosený model nebo hranu náčrtu.

3. Vyberte referenční čáru nebo hranu z modelu nebo náčrtu, která sdílí koncové body nebo protíná zkosení. Není možné vybrat rovnoběžné nebo kolmé čáry.

4. Kliknutím umístěte poznámku zkosení. Výchozí připojovací bod je polovina zkosení, ale po vytvoření poznámky zkosení můžete kliknout na připojovací bod a přesunout jej na nové místo ve stejném pohledu.

5. Pokračujte ve vytváření a umísťování poznámek zkosení a práci dokončete kliknutím pravým tlačítkem a výběrem možnosti Hotovo.

	Poznámka: V případě zkosení využívajících hrany modelu, když geometrie částečně překáží vybranému zkosení a referenční hraně nebo je hrana přerušena, vypočtené vzdálenosti zkosení a hrany se odvozují od hran modelu, ne jen viditelných částí. Poznámka zkosení je spojena s viditelnou částí vybrané hrany, ale je možné ji přetáhnout na jiné místo.

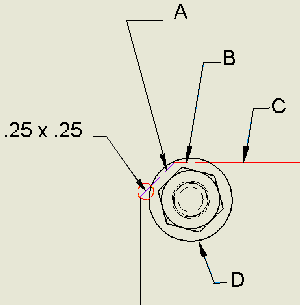

	V tomto příkladu:
	A	Hrana zkosení (skrytá část)
	B	Referenční hrana (skrytá část)
	C	Referenční hrana (viditelná část)
	D	Překážející těleso

Úprava poznámky zkosení

Formátování poznámky zkosení používá nastavení z Kótovacího stylu, podstylů Text a Odkaz. Můžete změnit obsah nebo formát poznámky zkosení.

1. Klikněte pravým tlačítkem na poznámku zkosení a vyberte možnost Upravit poznámku zkosení.

2. V dialogu Upravit poznámku zkosení klikněte do pole a přidejte, odstraňte nebo upravte text. V případě potřeby přidejte do poznámky zalomený text. Další informace naleznete v části Zalomený text ve výkresu. Zadejte správnou posloupnost zalomení, vyberte ji, klikněte pravým tlačítkem a vyberte možnost Zalomit. Je-li povoleno automatické zalomení, zlomky s platným aktivátorem zalomení, následovaným neutrálním znakem, budou zalomeny automaticky při zápisu.

3. V části Hodnoty a značky:

   • Kliknutím na příkaz Typ zkosení přidáte parametry do pole. Například Zkosení pomocí vzdálenosti a úhlu přidá do pole pro úpravy X .
   • Kliknutím na šipku přidáte značku ze seznamu.

4. Kliknutím na možnost Přesnost a tolerance změníte nastavení. V dialogu Přesnost a tolerance změňte nastavení podle potřeby, a potom kliknutím na tlačítko OK zavřete dialog.

5. Kliknutím na tlačítko OK zavřete dialog Upravit poznámku zkosení.

Poznámka: Můžete kliknout na text zkosení a přetáhnout jej na jiné místo, ale poznámku zkosení nelze oddělit od hrany. Odsazení vynášecí čáry a formát přesahu jsou zadány stylem odkazu spojeným s aktivním kótovacím stylem.

Přidání vrcholu nebo odkazu k poznámce zkosení

Klikněte pravým tlačítkem na poznámku zkosení a vyberte možnost Přidat vrchol/odkaz. Na druhé straně textu zkosení a výchozí pozice odkazu vytvořte kliknutím nový odkaz. V případě potřeby přidejte kliknutím do odkazu rohy, klikněte pravým tlačítkem a vyberte možnost Hotovo.

Úprava textu poznámky zkosení

V dialogu Formát textu je k dispozici více možností úprav něž v dialogu Upravit poznámku zkosení.

1. Klikněte pravým tlačítkem na poznámku zkosení a vyberte možnost Text.

2. V dialogu Formát textu upravte poznámku pomocí příkazů textu, jak jsou:

   • Změňte atributy písmo, velikost, tučné, kurzíva a podtrhnout.
   • Změňte řádkování, zarovnání nebo roztažení.
   • Změňte obsah poznámky.
   • V případě potřeby přidejte do poznámky zalomený text. Další informace naleznete v části Zalomený text ve výkresu. Zadejte správnou posloupnost zalomení, vyberte ji, klikněte pravým tlačítkem a vyberte možnost Zalomit. Je-li povoleno automatické zalomení, zlomky s platným aktivátorem zalomení, následovaným neutrálním znakem, budou zalomeny automaticky při zápisu.

3. Kliknutím na tlačítko OK dialog zavřete.

Zobrazení nebo skrytí alternativních jednotek kót

Poznámky zkosení mohou zobrazovat hodnoty kót jak v primárních, tak v alternativních měrných jednotkách. Nastavení změníte upravením Kótovacího stylu.

Jaký vliv má kótovací styl na formátování poznámky zkosení?
