Připojení číselných parametrů z tabulky

Co je nového: 2026.2

Můžete vytvořit, připojit, vložit a upravit tabulky parametrů.

Používáte-li stejné parametry v mnoha modelech, můžete parametry definovat v tabulce Microsoft Excel. Tabulku můžete vložit nebo připojit do modelů součásti nebo sestavy. V souboru sestavy můžete také provést připojení do souboru součásti (.ipt). Po kliknutí na položku Připojit a výběru požadovaného souboru součásti bude sestava asociativně propojena s parametry exportovanými ze souboru IPT.

Vytvoření tabulky parametrů

• V aplikaci Microsoft Excel vytvořte tabulku následujícího formátu:

  • Data mohou začínat v libovolné buňce tabulky. Pokud data nezačínají v buňce A1, zadejte v aplikaci Inventor počáteční polohu dat, až připojíte nebo vložíte soubor aplikace Excel. Použijete-li v buňce název záhlaví sloupce, nezadávejte tuto buňku jako počáteční polohu dat.

  • Položky dat mohou být jak v řádcích tak i ve sloupcích, musí však být ve správném pořadí: název parametru, hodnota nebo rovnice, měrná jednotka, komentář.

    Poznámka: Pořadí dat v aplikaci Excel je jiné než v dialogu Parametry aplikace Inventor.

  • Název parametru a hodnota jsou povinné, ostatní položky jsou volitelné. Buňky asociované s názvy a hodnotami parametrů nesmí být prázdné.

  • Pokud neurčíte měrné jednotky parametru, budou modelu přiřazeny výchozí jednotky, jakmile parametr použijete. Chcete-li vytvořit parametr bez jednotek, zadejte v buňce jednotek kód UL.

  • Do tabulky můžete zadat záhlaví sloupců a řádků nebo jiné informace, ty však musí být vně bloku buněk, který obsahuje definice parametrů.

Připojení nebo vložení tabulky parametrů

Tabulku parametrů můžete po vytvoření a uložení použít v libovolném modelu součásti nebo sestavy.

1. Otevřete soubor modelu v aplikaci Autodesk Inventor a připojte, vložte a upravte tabulky parametrů.

2. Na pásu karet klikněte na kartu Správa panel Parametry Parametry.

3. V dialogu Parametry klikněte na položku Připojit a vyhledejte a vyberte tabulku.

4. V dialogu Otevřít určete počáteční buňku dat parametrů v tabulce (nikoli název záhlaví sloupce).

5. Vyberte příkazy Připojit nebo Vložit. Možnost Připojit vyberte, chcete-li sdílet tytéž parametry tabulky ve více souborech. Možnost Vložit vyberte, chcete-li používat a upravovat parametry tabulky v aktivním modelu, aniž by byly ovlivněny jiné soubory.

   Poznámka: Neurčíte-li při připojování nebo vkládání souboru správnou počáteční buňku, v aplikaci Inventor se nezobrazí hodnoty řádků. Chcete-li počáteční buňku změnit, klikněte v dialogu Parametry pravým tlačítkem na položku a vyberte možnost Upravit počáteční buňku. Také můžete kliknout pravým tlačítkem a odebrat připojená nebo vložená data výběrem možnosti Upravit propojení nebo Odstranit propojení.

Úprava tabulky parametrů

Parametry v tabulce nelze upravovat v dialogu Parametry. Jestliže je soubor tabulky propojen, můžete otevřít tabulku v aplikaci MS Excel a upravit ji. Můžete použít následující postup pro úpravu připojené nebo vložené tabulky.

1. V rámci možnosti Vytvořit, připojit, vložit a upravit tabulky parametrů otevřete model, který používá tabulku.

2. V prohlížeči rozbalte složku 3rd Party.

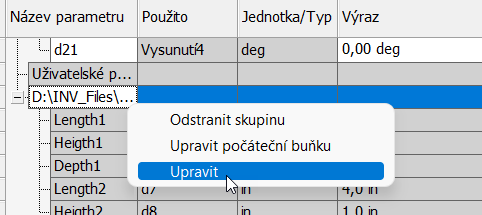

3. Dvakrát klikněte na tabulku, kterou budete upravovat. Tabulka se otevře v okně aplikace Microsoft Excel, kde ji můžete upravovat. Případně klikněte pravým tlačítkem na uzel tabulky a vyberte možnost Upravit.
