Trasy trubek a potrubí

Trasa je definovaná cesta se specifickým stylem a je vedena skrz geometrii modelu sestavy. Spojuje alespoň dva body v rámci sestavy. Při obsazování tras a vedení je v určené trase z Obsahového centra automaticky vytvářena souvislá řada součástí vedení a tvarovek a jsou uplatněna kritéria stylu. Pokud se jedná o styl tupého svaru, mohou se v místech žlábkových svarů zobrazit mezery.

Styly trubek a potrubí určují průmyslovou normu, materiál, jmenovité průměry, minimální a maximální délky segmentu, minimální poloměr ohybu a další parametry. Každá trasa může používat jen jeden styl trubek a potrubí. Vedení může mít jeden nebo více stylu trubek a potrubí, které se používají pro několik tras. Trasy se mohou přepínat do jiného aktivního stylu, ale nelze to dělat mezi pevnými trasami a trasami hadic. Možné styly trubek a potrubí jsou:

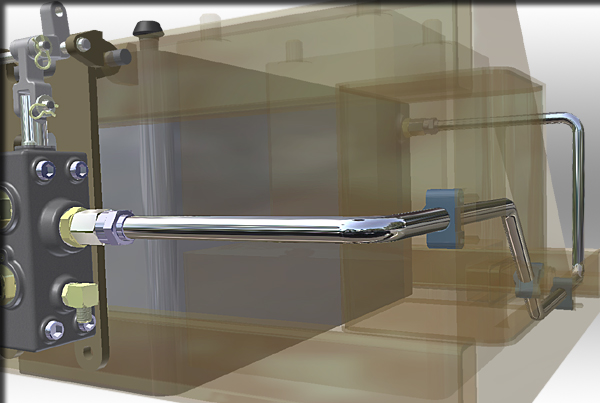

Tuhé potrubí: jeden typ pevných tras

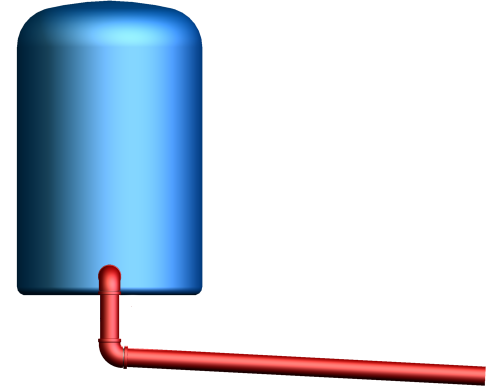

Vedení samoodvodnění tuhého potrubí: další typ pevných tras

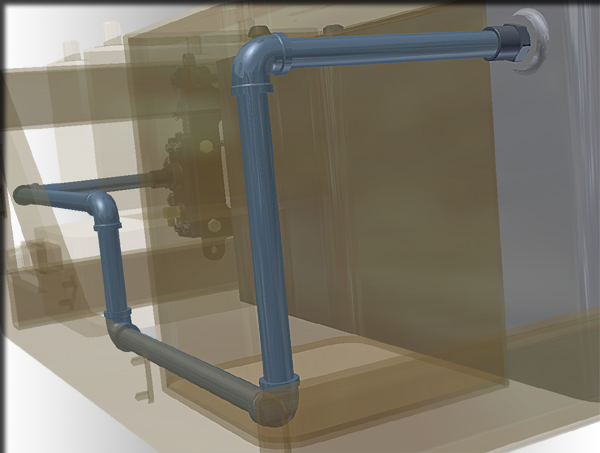

Potrubí s ohyby: jeden typ pevných tras

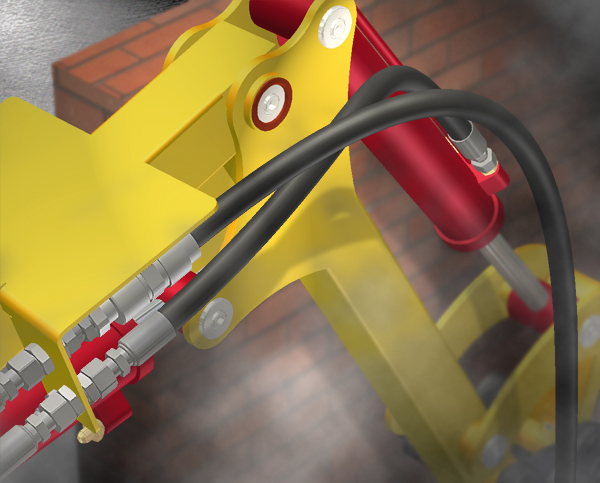

Flexibilní hadice

Podle mechanismu tvorby trasy lze trasy rozdělit na následující typy:

automatické trasy, oblast automatické trasy lze převést na segmenty náčrtu trasy pomocí příkazu Převést na náčrt,
náčrty tras,
odvozené trasy.

Pevná trasa nejčastěji obsahuje smíšenou množinu oblastí automatických tras a segmentů náčrtů tras. Typy pevných tras jsou si v mnohém podobné včetně příkazů k jejich vytváření a úpravám. K vytváření a úpravám flexibilních hadic jsou však k dispozici jiné příkazy. Některé elementy jsou společné pro různé typy tras. Některé příkazy jsou jedinečné pro konkrétní typ trasy.

Tip: Práce s velkými sestavami trubek a potrubí je náročná na paměť počítače. Pokud není důležité průběžně sledovat aktualizace trubek a potrubí, doporučuje se k urychlení úprav automatické aktualizace odložit.

Jaký je nejčastější pracovní postup navrhování trubek a potrubí?

Při navrhování trubek a potrubí lze do sestavy primárních vedení přidávat jednotlivá vedení a trasy a ty obsadit pomocí součástí knihovny, které odpovídají stylům trubek a potrubí. Chcete-li opětovně použít exkluzivní komponenty trubek a potrubí, umístěte sekundární výskyty a proveďte pracovní postup opětovného použití. Podobně jako u sestav v aplikaci Inventor, pak můžete vytvářet prezentace, reprezentace a výkresové dokumenty sestav trubek a potrubí.

Pokud chcete vytvořit rodinu iSestav trubek a potrubí, použijte příkaz Přizpůsobit a vytvořte tolik jedinečných sestav primárních vedení, kolik potřebujete. V sadě zaměnitelných trubek a potrubí budou jednotlivé členy sestavy primárních vedení fungovat nezávisle a bude je možné zaměňovat pro účely konfigurace. Lze ji používat pro libovolný počet konfigurací, ale bude jen adaptivní a tím pádem i reagovat na změny jedné konfigurace.

Uvádíme obecný pracovní postup návrhu typické sestavy trubek a potrubí:

Nastavte prostředí projektu vašeho návrhu trubek a potrubí, například typ projektu, umístění, povolení knihovny stylů a zejména Obsahové centrum.
Můžete také upravit vlastní šablonu sestavy vedení trubek a potrubí.
Vytvořte sestavu primárních vedení v normální sestavě aplikace Inventor.
Určete styly pevného potrubí, trubek s ohyby a flexibilních hadic pro tvorbu trasy. Styly trubek a potrubí lze také vytvořit po přidání nového vedení nebo trasy.
Podle potřeby přidejte nová vedení a trasy, například pevné potrubní trasy, trasy trubek s ohyby, trasy flexibilních hadic a odvozené trasy.
Obsaďte trasy a případně zadejte vlastní názvy souborů součástí vedení.
Chcete-li opětovně použít sestavu primárních vedení, vedení, trasy nebo sestavy flexibilních hadic, umístěte sekundární výskyty a použijte příkaz Přizpůsobit k jejich přemístění do nových primárních výskytů.
Upravte trasy a vedení.
Vytvořte reprezentace zobrazení návrhu.
Vytvořte polohové reprezentace a upravte specifická vedení.
Vytvořte reprezentace stavů modelu.
Vytvořte výkresové pohledy na základě specifického zobrazení a konfigurace, vytvořte a exportujte tabulky rozpisek pro trasy a vedení a doplňte poznámky na výkresy pomocí seznamů součástí, stylů potrubí atd.
Vytvořte prezentace trubek a potrubí.

Tip: Doporučuje se pravidelně ukládat sestavu nejvyšší úrovně. Komponenty trubek a potrubí se do pracovního prostoru vašeho projektu uloží až po uložení nejvyšší sestavy.

Jak se přidává několik tras?

Chcete-li vytvořit vícenásobné trasy v rámci vedení, vytvořte vedení, vyberte aktivní styl a potom vytvořte a definujte trasu. Jakmile je trasa definována a upravena, buď trasu obsaďte, nebo na trasu umístěte tvarovku, která bude sloužit jako počáteční bod další trasy. Vkládejte další tvarovky a vytvářejte trasy, dokud není návrh kompletní.

Jak trasy a vedení reagují na změny sestavy?

Platné úpravy tras se uplatní jen tehdy, když výsledná trasa vyhovuje kritériím stylu. Pokud není zapnuto odložení aktualizací trubek a potrubí, dojde úpravou obsazené trasy po opuštění prostředí trasy k aktualizaci přiřazeného vedení.

Pevné trasy

V pevných potrubních trasách a trasách trubek s ohyby systém automaticky zavírá mezery, které vznikly po smazaných bodech trasy nebo spojkách mezi rovnými segmenty. Segmenty, které jsou poblíž vymazaných bodů trasy, se přesunutím nebo změnou velikosti přizpůsobí změně. Odstranění výskytu tvarovky na trase způsobí automatické sloučení přilehlých potrubí. Odstraněním segmentu v trase dojde k odebrání přilehlých tvarovek podobně jako při odstranění čáry náčrtu v prostředí úpravy trasy.

Oblasti automatické trasy a segmenty náčrtů tras kromě toho různě reagují na změny sestavy:

Segmenty v oblasti automatické trasy se vždy mohou dynamicky aktualizovat, když se provádějí změny asociované geometrie; systém automaticky vypočítá nové řešení oblasti automatické trasy, takže lze přidávat nebo odstraňovat segmenty.
Segmenty náčrtů tras je nutné upravovat nebo mazat ručně; systém dynamicky přizpůsobuje délku a orientaci segmentu, dokud se nevytvoří kompletní vazba, ale segmenty nelze přidávat ani odebírat.

Pružné hadice

Trasy hadic jsou řízeny počátečním a koncovým bodem trasy a případně i mezilehlými body trasy. Systém při provádění úprav automaticky přepočítá délku hadice a přizpůsobí trasu.

odvozené trasy.

Odvozené trasy se vytvářejí ze základních náčrtů, které jsou připraveny v existující geometrii. Normální úpravy lze provádět až po přerušení spojení mezi nimi, ale po změně základních náčrtů se odvozené trasy automaticky aktualizují.

Jak existující geometrie pomáhá při návrhu trasy?

V sestavě trubek a potrubí platí, že pokud existující geometrie, například vrchol, lineární geometrie, rovinná plocha a pracovní prvky jako pracovní bod, pracovní osa a pracovní rovina mohou pomoci při přesunu v systému trasy, zařaďte je jako referenční geometrii a k zadání návrhu použijte příslušné geometrické vazby a vazby kót.

Trasa nejčastěji začíná a končí v určité platné geometrii. Z toho vyplývá, že referenční geometrie se automaticky vytvoří a seskupí ve složce Vnořená geometrie; například pracovní bod se nejčastěji odvozuje z výběru kruhové hrany a zůstává totožný s jeho vlastním středem. Když se vymaže geometrie trasy včetně bodů a segmentů trasy, základní referenční geometrie zůstane zachována.
