Úprava nebo uzamknutí délky flexibilní hadice

Jakmile je trasa flexibilních hadic vytvořena, můžete upravovat hadici a měnit její délku změnou napětí segmentu hadice. Také můžete délku hadice uzamknout.

Uzamknutí délky hadice

Chcete-li délku hadice přesně vypočítat, je nutné uzamknout její délku, aby zůstala neměnná i při pohybu nebo posunu komponent. Uzamknutí délky hadice zabrání díky adaptivitě změně délky hadice. Existují dva způsoby, jak uzamknout délku hadice: Délku flexibilní hadice můžete uzamknout přímo pomocí dialogu Délka hadice nebo přidáním kóty délky k flexibilní hadici v grafickém okně.

Když je délka hadice uzamknuta:

• Při změnách umístění uzlů se hodnota délky hadice nezmění.
• Metoda interpolace použitá k vytvoření napětí spline se převede na metodu minimální energie, bez ohledu na metodu interpolace použitou k jejímu vytvoření.
• Vytvořena může být pouze obecná kóta.
• Pokud se provedou změny geometrie, které by měly za následek změnu aktuální délky, zobrazí se chyba porušení.

Uzamknutí délek pružných hadic pomocí dialogu Délka hadice

1. Aktivujte trasu flexibilní hadice, kterou chcete upravit.
2. Na pásu karet klikněte na kartu Trasa panel Správa Délka hadice.
3. V dialogu Délka hadice vyberte možnost Uzamknout délku hadice.
4. Kliknutím na tlačítko Použít použijte změny.

Uzamknutí délek pružných hadic pomocí příkazu Kóta délky

1. Aktivujte trasu flexibilní hadice, kterou chcete upravit.
2. Na pásu karet karta 3D náčrt panel Vazby Obecná kóta .
3. Přidejte k trase flexibilní hadice kótu délky.

Přidáním kóty délky k trase flexibilní hadice aktivujete nastavení Uzamknout délku hadice v dialogu Délka hadice.

Ruční úprava délky hadice:

1. Aktivujte trasu flexibilní hadice, kterou chcete upravit.

2. Na pásu karet klikněte na kartu Trasa panel Správa Délka hadice.

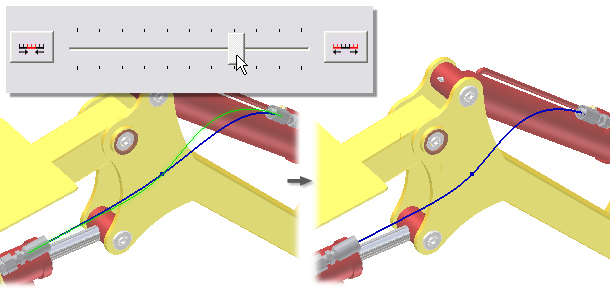

3. V dialogu Upravit délku hadice klikněte a přetáhněte posuvník na požadovanou délku hadice. Posuvník umožňuje dynamicky upravovat napětí (tuhost) hadice, což ovlivňuje délku aktivního segmentu hadice.

   • Chcete-li zkrátit segment hadice, přetáhněte posuvník doleva k zvýšení napětí hadice.
   • Chcete-li prodloužit segment hadice, přetáhněte posuvník doprava, čímž také snížíte napětí hadice.
   Poznámka: Chcete-li zvýšit nebo snížit tuhost po nastavených krocích, klikněte na šipky.

4. Kliknutím na tlačítko Použít použijte změny.
