Úprava kóty – reference
Co je nového: 2023
Přístup: |
- Klikněte pravým tlačítkem na výkresovou kótu a vyberte položku Upravit.
- Dvakrát klikněte na kótu výkresu.
- Dialog se zobrazí automaticky při vytvoření obecné kóty, pokud je vybrána možnost .
|
Text
Pole pro úpravu přidává text k vypočtené hodnotě kóty (zastoupena znaky << >>), přepisuje vypočtenou hodnotu, mění zarovnání celého textu a vkládá speciální značky. Tip: Chcete-li text zalomit, zadejte správnou sekvenci zalomení, vyberte ji, klikněte pravým tlačítkem a vyberte možnost Zalomit. |
| | Příkazy Zarovnání vlevo, na střed nebo vpravo umísťují text vzhledem k bočním stranám textového rámečku. |
| | Příkazy Zarovnání nahoru, do poloviny, dolů umísťují text vzhledem k horní a dolní straně textového rámečku. |
Skrýt hodnotu kóty | Zaškrtnutím políčka můžete vypočítanou hodnotu kóty nahradit vlastním textem. Zrušením zaškrtnutí políčka vypočtenou hodnotu obnovíte. |
| | Otevře dialog Formát textu, který nabízí pokročilé možnosti formátování textu. Poznámka: Výchozí formát textu je řízen nastavením stylu v aktivní normě. |
Vložit značku | Vloží značku do textu na pozici kurzoru. Vyberte značku v seznamu. |
Upravit kótu po vytvoření | Zobrazí dialog Upravit kótu vždy, když vložíte novou obecnou kótu, abyste ji mohli ihned upravit. Poznámka: Stav možnosti lze také nastavit na kartě Výkres dialogu Možnosti aplikace. |
Přesnost a tolerance
Určuje formát tolerance pro vybrané kóty ve výkresu. Nastavení na kartě Přesnost a tolerance předefinuje nastavení asociovaného stylu kóty v aktuálním výkresu.
Hodnota modelu | Zobrazuje hodnotu modelu kóty. |
Přepsat zobrazenou hodnotu | Zaškrtnutím políčka vypnete vypočtenou hodnotu modelu a budete moci zadat jinou hodnotu. Zrušením zaškrtnutí políčka výchozí vypočtenou hodnotu modelu obnovíte. |
Metoda tolerance | Nastaví metodu tolerance pro vybranou kótu. Projděte seznam a kliknutím vyberte metodu. Metoda tolerance určuje, které možnosti v dialogu budou k dispozici. |
Horní Dolní | Nastaví hodnotu horní nebo dolní meze tolerance. Hodnota s dvojitou značkou operace představuje rozsah tolerance. Hodnota s jednoduchou značkou operace je přičtena nebo odečtena od jmenovité hodnoty. Pokud má hodnota jednoduchou značku operace, lze ji změnit kliknutím. |
Díra | Nastaví hodnotu tolerance pro kótu díry, když používáte tolerance lícování. Klikněte na šipku a potom vyberte ze seznamu toleranci. |
Hřídel | Nastaví hodnotu tolerance pro kótu hřídele, když používáte tolerance lícování. Klikněte na šipku a potom vyberte ze seznamu toleranci. |
Přesnost | Hodnoty jsou zkráceny a zaokrouhleny podle zadané přesnosti. Klikněte na šipku a vyberte položku ze seznamu. |
Primární jednotka | Určuje počet desetinných míst primárních jednotek vybrané kóty. |
Primární tolerance | Určuje počet desetinných míst primární tolerance vybrané kóty. |
Alternativní jednotka | Určuje počet desetinných míst alternativních jednotek vybrané kóty. |
Alternativní tolerance | Určuje počet desetinných míst alternativní tolerance vybrané kóty. |
Kontrolní kóta
Kontrolní kóta | Nastavuje vybranou kótu jako kontrolní kótu a aktivuje kontrolní možnosti. |

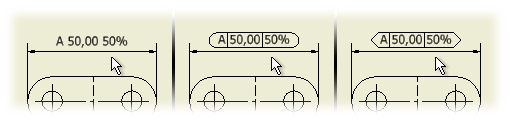

Tvar | Žádný: Kolem textu kontrolní kóty není žádný tvar ohraničení.  Kolem textu kontrolní kóty je zaokrouhlený nebo hranatý rámeček.
|
Popisek/Měřítko kontrolního rozměru | Popisek obsahuje text umístěný nalevo od hodnoty kóty. Klikněte do pole a zadejte požadovaný text popisku. Poměr kontroly obsahuje procentuální hodnotu umístěnou napravo od hodnoty kóty. Klikněte do textového pole a zadejte poměr kontroly. Značka: umístí vybranou značku do aktivního pole popisku nebo poměru kontroly. |
