Kopírování, posunutí nebo otočení geometrie 2D náčrtu

Chcete-li zkopírovat nebo posunout geometrii v náčrtu aplikace Inventor, vyberte jeden nebo více elementů a poté definujte základní bod nového umístění geometrie. Geometrii otočíte tak, že vyberete elementy a poté určíte středový bod.

Tip: Ve výchozím nastavení se základní a středové body přichytí na nejbližší vertikální či horizontální osu. Chcete-li toto přichycení přepsat, během nastavování bodu stiskněte a podržte klávesu CTRL. Alternativně také můžete před zahájením operace zrušit výběr možnosti Přichytit k rastru na kartě Náčrt v dialogu Možnosti aplikace (karta Nástroje panel Možnosti).

Kopírování geometrie

1. Ve 2D náčrtu klikněte na kartu Náčrt panel Upravit Kopírovat .

   Otevře se dialog Kopírovat a ve výchozím nastavení se aktivuje režim výběru.

2. V dialogu Kopírovat lze volitelně určit kteroukoli z následujících možností:

Optimalizovat pro jednoduchý výběr.

Provede automatický přechod do režimu základního bodu po provedení jednoho výběru v grafickém okně. Tuto možnost vyberte, pokud chcete upravit pouze jeden výběr.

Přesné zadání.

Aktivuje panel nástrojů Přesné zadání, který umožňuje určit umístění upravené geometrie zadáním konkrétních souřadnic X a Y.

Schránka [CTRL+C]

Uloží dočasnou kopii vybrané geometrie za účelem jejího vložení do jiného náčrtu.

3. V grafickém okně vyberte geometrii, kterou chcete zkopírovat:

   • Kliknutím vyberte jeden element.
   • Přetažením vytvořte sadu výběru.
   • Klikněte pravým tlačítkem a vyberte položku Vybrat vše.

4. Pokud je to nutné, kliknutím na položku Základní bod v dialogu Kopírovat přejděte do tohoto režimu.

5. Kliknutím v grafickém okně nastavte základní bod nebo zadejte souřadnice na panelu nástrojů Přesné zadání.

6. Kliknutím v grafickém okně nebo pomocí panelu nástrojů Přesné zadání nastavte koncový bod. Stisknutím klávesy BACKSPACE lze akci vrátit zpět.

   Při posouvání ukazatele myši se v dynamickém náhledu zobrazují přerušované čáry reprezentující původní geometrii a plné čáry reprezentující geometrii, kterou kopírujete.

7. Postup lze dokončit kliknutím na položku Hotovo v dialogu Kopírovat, kliknutím pravým tlačítkem a výběrem položky Hotovo nebo stisknutím klávesy ESC.

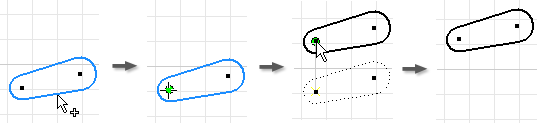

Posunutí geometrie

1. Ve 2D náčrtu klikněte na kartu Náčrt panel Upravit Posun . Otevře se dialog Posunout a ve výchozím nastavení se aktivuje režim výběru.
2. V dialogu Posunout lze volitelně určit kteroukoli z následujících možností:

Optimalizovat pro jednoduchý výběr.

Provede automatický přechod do režimu základního bodu po provedení jednoho výběru v grafickém okně. Tuto možnost vyberte, pokud chcete posunout pouze jeden výběr.

Přesné zadání.

Aktivuje panel nástrojů Přesné zadání, který umožňuje určit umístění upravené geometrie zadáním konkrétních souřadnic X a Y.

Kopírovat

Posune kopii výběru.

3. V grafickém okně vyberte geometrii, kterou chcete posunout:

   • Kliknutím vyberte jeden prvek.
   • Přetažením vytvořte sadu výběru.
   • Klikněte pravým tlačítkem a vyberte položku Vybrat vše.

4. Pokud je to nutné, kliknutím na položku Základní bod v dialogu Posun přejděte do tohoto režimu.

5. Kliknutím v grafickém okně nastavte základní bod nebo zadejte souřadnice na panelu nástrojů Přesné zadání.

6. Kliknutím v grafickém okně nebo pomocí panelu nástrojů Přesné zadání nastavte koncový bod. Stisknutím klávesy BACKSPACE lze akci vrátit zpět.

   Při posouvání ukazatele myši se v dynamickém náhledu zobrazují přerušované čáry reprezentující původní geometrii a plné čáry reprezentující geometrii, kterou posouváte.

7. Postup lze dokončit kliknutím na položku Hotovo v dialogu Posun, kliknutím pravým tlačítkem a výběrem položky Hotovo nebo stisknutím klávesy ESC.

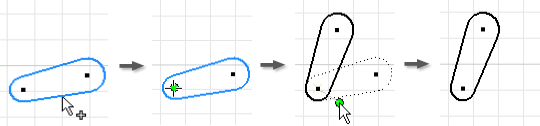

Otočení geometrie

1. Klikněte ve 2D náčrtu na kartu Náčrt panel Upravit Otočit . Otevře se dialog Otočit a ve výchozím nastavení se aktivuje režim výběru.
2. V dialogu Otočit lze volitelně určit kteroukoli z následujících možností:

Optimalizovat pro jednoduchý výběr.

Provede automatický přechod do režimu středového bodu po provedení jednoho výběru v grafickém okně. Tuto možnost vyberte, pokud chcete otočit pouze jeden výběr.

Přesné zadání.

Aktivuje panel nástrojů Přesné zadání, který umožňuje určit umístění upravené geometrie zadáním konkrétních souřadnic X a Y.

Kopírovat

Otočí kopii výběru.

3. V grafickém okně vyberte geometrii, kterou chcete otočit:

   • Kliknutím vyberte jeden element.
   • Přetažením vytvořte sadu výběru.
   • Klikněte pravým tlačítkem a vyberte položku Vybrat vše.

4. Pokud je to nutné, kliknutím na položku Středový bod v dialogu Otočit přejděte do tohoto režimu.

5. Kliknutím v grafickém okně nastavte středový bod nebo zadejte souřadnice na panelu nástrojů Přesné zadání.

6. Kliknutím v grafickém okně nebo pomocí panelu nástrojů Přesné zadání nastavte koncový bod. Stisknutím klávesy BACKSPACE lze akci vrátit zpět.

   Při posouvání ukazatele myši se v dynamickém náhledu zobrazují přerušované čáry reprezentující původní geometrii a plné čáry reprezentující geometrii, kterou otáčíte. Hodnota úhlu v dialogu Otočit se dynamicky aktualizuje.

   Hodnota úhlu v dialogu Otočit se dynamicky aktualizuje.

   Poznámka: Úhel otočení lze určit také ručně. Pokud zadáte hodnotu, zůstane pevně dána, dokud ji nezměníte nebo nekliknete v grafickém okně.

7. Postup lze dokončit kliknutím na položku Hotovo v dialogu Otočit, kliknutím pravým tlačítkem a výběrem položky Hotovo nebo stisknutím klávesy ESC.

Změnit chování vazeb při posouvání nebo otáčení geometrie

Pokud vám v posunutí nebo otočení geometrie brání vazby, aplikace Inventor zobrazí dialog s upozorněním. Toto výchozí chování lze změnit v rozbalené oblasti dialogů Posun a Otočit.

• Chcete-li při úpravách geometrie uvolnit rozměrové vazby, v dialogu Posun či Otočit klikněte na položku Více a vyberte možnost přepisující výchozí chování (výzvu):

Nikdy.

Kóty se neuvolní. Operace se řídí všemi kótami, které jsou asociovány s vybranou geometrií. Pokud se operace nezdaří, zobrazí se dialog.

Když neexistuje rovnost.

Kóty, které jsou funkcí jiné kóty, nebudou uvolněny.

Vždy.

Po dokončení operace budou přepočítány všechny lineární a úhlové kóty asociované s vybranou geometrií. Uvolní se všechny kóty mimo výběr; kóty uvnitř výběru budou ignorovány.

Výzva (výchozí nastavení).

Pokud se operace nezdaří, v dialogu se zobrazí vysvětlení problému a zobrazí se nabídka možných řešení.

• Chcete-li při úpravách geometrie přerušit geometrické vazby, v dialogu Posun či Otočit klikněte na položku Více a vyberte možnost přepisující výchozí chování (výzvu):

Nikdy.

Geometrické vazby zůstanou nezměněny. Operace se bude řídit všemi existujícími geometrickými vazbami. Pokud se operace nezdaří, zobrazí se dialog.

Vždy.

Budou odstraněny pouze pevné vazby, které jsou asociovány s vybranou geometrií. Budou odstraněny všechny vazby mezi vybranou a nevybranou geometrií, s výjimkou následujících:

• Vazby rovnoběžnosti, kolmosti a shody (při posunu)
• Vazby shody (při otočení)

Výzva (výchozí nastavení).

Pokud se operace nezdaří, zobrazí se zpráva s vysvětlením problému.
